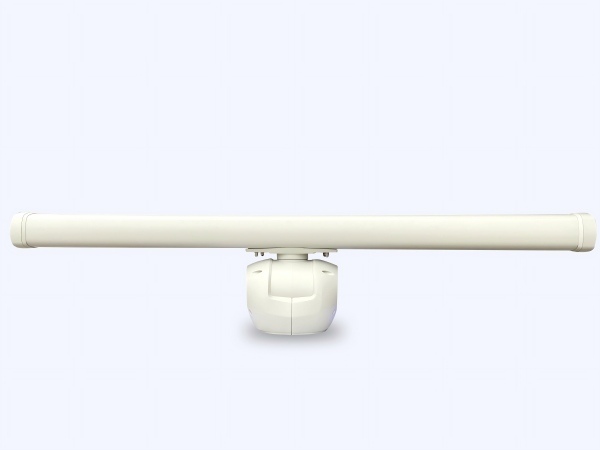

20KM Solid-State Navigation Coastal Surveillance Radar Tracking Object

Name: 20KM Solid-State Navigation Coastal Surveillance Radar Tracking Object
Brand: Chongqing Leikan Technology Co., Ltd
SKU: LKXW-SR132
Availability: InStock

Productdetails:

Merknaam:	Lei Kan
Modelnummer:	LKXW-SR132

Gedetailleerde informatie

Merknaam:

Lei Kan

Modelnummer:

LKXW-SR132

Werksysteem:

Solid-state implementatie van pulscompressietechnologie (azimutale scanning)

Maximaal detecteerbaar bereik:

≥ 20 km (vissersboot of speedboot)

Bereiknauwkeurigheid:

≤ 10 m of 1% bereik, afhankelijk van welke groter is

Informatie verkrijgen:

Afstand, azimut, snelheid, reflectie-intensiteit

Markeren:

High Light

Markeren:

20KM coastal surveillance radar

solid-state navigation radar

object tracking surveillance radar

Productbeschrijving

Ⅰ. Productfuncties en -toepassingen

De radar is in staat zowel bewegende als stilstaande doelen op zee te detecteren. Door gebruik te maken van de elektromagnetische golfreflectie-eigenschappen van oppervlaktedoelen en zeegolven en andere interferentie te filteren, verwerkt de radar de gereflecteerde signalen om nauwkeurige informatie te verkrijgen over de afstand, peiling, snelheid en reflectie-intensiteit van het doel, evenals om de bewegingstraject van het doel te volgen.

Ⅱ. Belangrijkste technische specificaties

Item	Prestatieparameter
Werkingsmodus	Solid-state pulscompressie (azimuth mechanische scan)
Werkfrequentieband	X-band
Maximaal detectiebereik	≥ 20 km (voor vissersboten of speedboten)
Minimaal detectiebereik	≤ 100 m
Azimuthdekking	360°
Bundelbreedte	Horizontaal: 1,2°Elevatie: 25°
Afstandsnauwkeurigheid	≤ 10 m of 1% van het bereik, afhankelijk van welke groter is
Azimuthnauwkeurigheid	≤ 1°
Gegevensupdatesnelheid	≥ 0,4 Hz
Stroomverbruik & Tx-vermogen	Stroomverbruik: ≤ 200 W Zendvermogen: 25 W ±10% (onder alle zendcondities) – max. 10% duty cycle
Doelcapaciteit	100 doelen
Data-interface	RJ45 / 1×100 Mbps Ethernet (UDP-protocol)
Bedrijfsomgeving	Bedrijfstemperatuur: –25°C tot +55°C Relatieve vochtigheid: 93% RV bij +40°C Beschermingsgraad: IP66 Inclusief bescherming tegen regen, stof, zand, vocht, zoutnevel en schimmel
Afmetingen	Antenne: 2100 × 135 mm Rotator: 324 × 339 × 262 mm Controlebox: 385 × 230 × 114 mm
Gewicht	Systeem (na uitpakken): ≤ 36 kg

Ⅲ. Projectdemonstratie
