Ⅰ. Productoverzicht

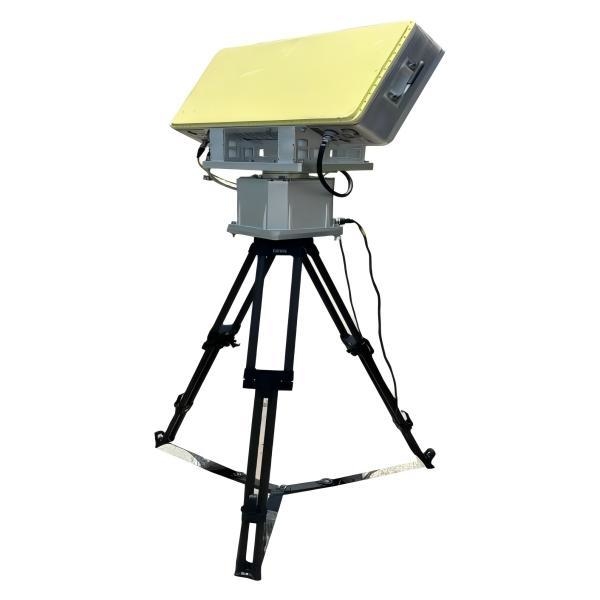

De LKXR-XD107 is een X-band lage hoogte surveillance radar die een eendimensionale AESA hoogte scan combineert met 360° mechanische azimuth rotatie.het lokaliseren en volgen van grondbewegende doelen, laagvliegende helikopters, UAV's en oppervlaktevaartuigen, zelfs in omgevingen met een zware verwarring op de grond, die realtime doelgegevens aan de exploitanten verstrekken.
ⅡBelangrijkste verkooppunten
• Detectie op lange afstand: ≥5 km op drones van 0,01 m2, ≥12 km op doelwitten van 1 m2
• 200+ gelijktijdige tracks met een hoge update snelheid
• Breed bereik (−10°~40°) met instelbare helling voor diverse terreinen
• Robuuste algoritmen voor het voorkomen van rommel zorgen voor een betrouwbare werking in stedelijke, kust- en bergachtige gebieden
• Compact en lichtgewicht: totaal systeem ≤52 kg, in gebruik door twee soldaten in <15 min
Ⅲ.Specificaties
|
Parameter
|
Waarde
|
|
Radartype
|
1-D AESA (hoogte) + mechanische azimut-scan
|
|
Frequentieband
|
X-band
|
|
Azimuthdekking
|
0° 360°
|
|
Dekking van de hoogte
|
-10° ∼40° (elektronisch scannen ±60° ontwerp)
|
|
Antenna-rotatiesnelheid
|
12 rpm / 15 rpm selecteerbaar
|
|
Detectiebereik (Pd=0).8
|
Pfa=10−6)
≥5 km (0,01 m2) / ≥10 km (0,1 m2) / ≥12 km (1 m2)
|
|
Blind bereik
|
180 m
|
|
Bereikresolutie / nauwkeurigheid
|
10 m / ≤5 m RMS
|
|
Azimuthresolutie / nauwkeurigheid
|
3° / ≤0,5° RMS
|
|
Hoogteoplossing / nauwkeurigheid
|
7° / ≤0,5° RMS
|
|
Velociteitsnauwkeurigheid
|
≤ 0,4 m/s
|
|
Doel radiële snelheid
|
1 ̊80 m/s
|
|
Maximaal gelijktijdige sporen
|
≥ 200
|
|
Verzendkracht
|
160 W
|
|
Grootte van de voorzijde
|
700 × 385 × 160 mm
|
|
Gewicht van het systeem
|
≤ 30 kg (voorkant) + ≤ 22 kg (pedaal)
|
Ⅳ.Productkenmerken
• AESA + mechanische hybride scan zorgt voor een volledige cirkeldekking zonder blinde zones
• Hoogprecisie meting: bereik ≤5 m RMS, azimuth/hoogte ≤0,5° RMS
• Ingebouwde zelftest en foutisolatie tot LRU
• Volledig vaste zender voor een hoge MTBF en een laag onderhoud
• IP65-gegradeerde elektronica is bestand tegen ruwe omgevingen (-40 °C tot +55 °C, 95% RH)
