Ⅰ. Overzicht

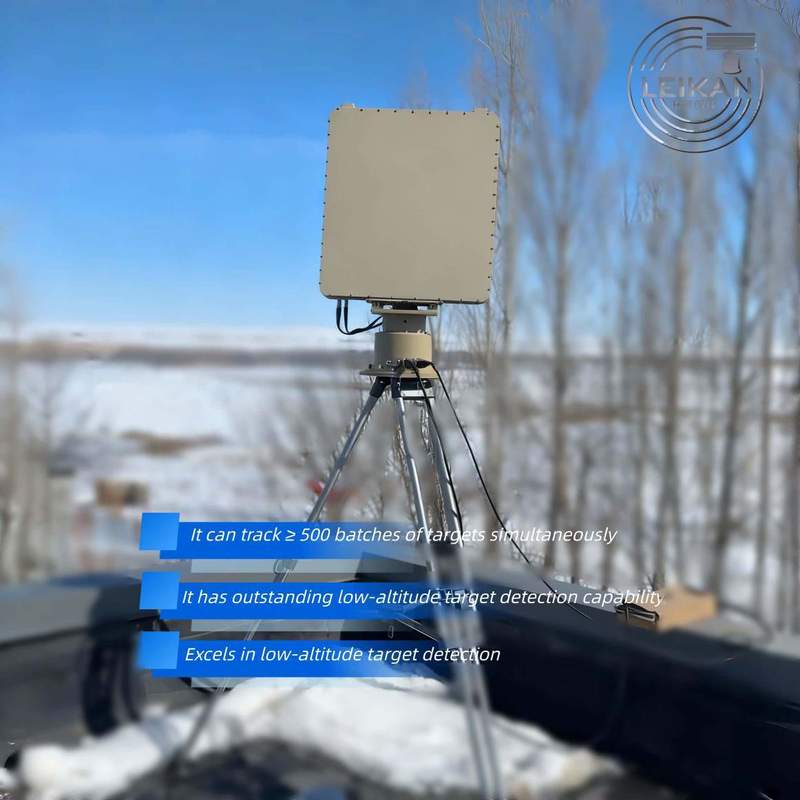

De LKST-X120 is een X-band Digital Beam Forming (DBF) radar. Het maakt 360°×60° grootschalige detectie en gelijktijdige tracking van meer dan 500 doelen mogelijk, waaronder drones, personeel, voertuigen en maritieme objecten, met een tracking-snelheidsbereik van 1-150 m/s. Het kan dichte doelsituaties aan en heeft geen blinde vlekken voor surveillance. Deze radar kan grond-, water- en meteorologische clutter filteren, met een extreem laag aantal valse alarmen, en is uitgerust met real-time high-definition data/video-links. Met multi-scenario aanpasbaarheid is het toepasbaar voor bescherming van sleutelgebieden, slagveldverkenning en grensbewaking en surveillance van het zeeoppervlak.
Ⅱ. Hoogtepunten
• Langeafstandsdetectie: ≥10 km voor kleine quadcopters, ≥20 km voor middelgrote fixed-wing UAV's
• Hoge capaciteit tracking: 500 gelijktijdige doelen met ≤2 s update-snelheid
• 360°×60° dekking zonder blinde vlekken: –3° tot +60° elevatie, volledige azimut
• Hoge nauwkeurigheid: ≤0.3° RMS hoek, ≤5 m RMS afstand
• All-weather klaar: IP67, –40 °C tot +55 °C, bestand tegen regen, sneeuw, stof, mist
Deze radar neemt volledige luchtruimdekking (geen blinde vlekken voor surveillance), sterke anti-interferentiecapaciteit (die grond-, water- en meteorologische clutter kan filteren door adaptieve clutter-onderdrukkingstechnologie) en zeer nauwkeurige detectie als kernvoordelen. Het is aanpasbaar aan multi-scenario implementatie met flexibiliteit en gemak, kan op commandohogtes worden geïnstalleerd, ondersteunt 24-uurs werking met commerciële stroom, en verlengt de communicatieafstand tot honderden meters via netwerkkabel of glasvezelverbinding. Het is een efficiënte oplossing voor laag- en grondsurveillance.
Ⅲ. Specificaties
|
Parameter
|
Waarde
|
|
Frequentieband
|
X-band 9.8–10 GHz
|
|
Elevatie / Azimut
|
–3°–60° / 0–360°
|
|
Detectiebereik
|
≥10 km (quadcopter 0.01 m²)
|
|
|
≥20 km (middelgrote fixed-wing 1 m²)
|
|
Max. hoogte
|
≥3 000 m
|
|
Blinde zone
|
≤50 m
|
|
Afstand/hoek nauwkeurigheid
|
≤5 m (RMS) / ≤0.3° (RMS)
|
|
Gelijktijdige tracks
|
≥500
|
|
Tracking snelheid
|
1–150 m/s
|
|
Antenne rotatie
|
30 rpm (upgradebaar 60 rpm)
|
|
Data-interface
|
Gigabit Ethernet UDP
|
|
Omgeving
|
–40 °C tot +55 °C
IP65 (hoofdunit IP67)
|
|
Stroomverbruik
|
≤400 W
|
|
Gewicht
|
≤55 kg
|
|
Afmetingen
|
650 × 815 × 93 mm
|
|
Zendvermogen
|
≤50 W
|
Ⅳ. Functies
• DBF + adaptieve clutter-onderdrukking → bijna nul valse alarmen
• Radar-EO-fusie stuurt automatisch camera's aan voor video-tracking, opname & snapshots
• Plug-and-play multi-radar netwerken via Gigabit Ethernet
• Modulair ontwerp maakt 10 minuten veldonderhoud of LRU-wissel mogelijk
