Ⅰ. ProductpresentatieDe onbemande luchtvaartuig (UAV) direction finding en positionering tegenmaatregelen apparatuur is een sterk geïntegreerde oplossing voor het gehele anti-UAV-systeem. Het is een uitgebreid systeem dat UAV-detectie en -waarschuwing, doelherkenning, direction finding en positionering, interferentieverwerking en controle integreert. Het kan worden uitgerust met componenten aan boord, vaste installatiecomponenten en tijdelijke inzetcomponenten, waardoor het flexibel en geschikt is voor toepassingen in meerdere scenario's.
Ⅱ. Apparatuurkenmerken
1. Volledige frequentieband covert detectie + zeer nauwkeurige situatieanalyse
requentiebereik
passieve passieve spectrumdetectietechnologie
(geen elektromagnetische straling, waardoor het risico van zelfdetectie wordt vermeden), dekt het de volledige frequentieband van 20MHz-6GHz (inclusief de reguliere werkfrequentiebanden van civiele/commerciële drones); uitgerust met multi-array direction-finding en positioneringsantennes, kan het snel de radiosignalen van drones in het detectiegebied vastleggen. In combinatie met een speciaal radio protocol analyse-algoritme, identificeert het automatisch de volledige dimensionale sleutelinformatie van het doel, inclusief lengte- en breedtegraadcoördinaten, realtime hoogte, vliegsnelheid/richting, drone-model, apparaat SN-code en opstijgpuntlocatie. Het realiseert het volledige procesbeheer en -controle van "signaalopname tot visualisatie van de situatie" en voorspelt vooraf het bedreigingstraject.2. Hoge snelheid digitale frequentie sweeping + scenario-specifieke precieze jamming Gebaseerd op
hoge snelheid digitale frequentie sweeping technologie
requentiebereik
precisie jamming van aangewezen doelen (het vermijden van onbedoelde jamming van omliggende legale communicatieapparatuur en het verminderen van compliance risico's). Bovendien kan het flexibel antennetypes configureren op basis van scenariovereisten (zoals open gebieden/dichte gebouwen), waardoor de optimale balans wordt bereikt tussen "kostenbeheersing" en "regionale dekking prestaties".3. SOA-architectuurbeheer- en controleplatform + elastische uitbreidingsmogelijkheid Gebruikmakend van de SOA (Service-Oriented Architecture)
(sterke compatibiliteit, ondersteuning van cross-systeemverbinding), biedt het multi-terminal toegang, waaronder web en APP, en kan het uniform toegang krijgen tot en beheren van meer dan 20 sets drone-detectie- en tegenmaatregelenapparatuur (het verminderen van de gedecentraliseerde exploitatie- en onderhoudskosten van meerdere apparaten en het verbeteren van de efficiëntie van het beheer); het is uitgerust met
requentiebereik
, die naadloos toegang kunnen krijgen tot andere tegenmaatregelenapparatuur zoals radars, foto-elektrische tracking en signaalmisleiding in de toekomst. Het bouwt geleidelijk een geïntegreerd preventie- en controlesysteem van "detectie - tracking - jamming - trapping" om de vroege investering van klanten te beschermen.4. Voertuiggebonden ondersteunende componenten: mobiele inzetoplossing met lange levensduur Het is geconfigureerd met speciale voertuiggebonden beugels (compatibel met verschillende politie-/technische voertuigen), veiligheidsverdeelkasten, voertuiggebonden batterijen met hoge capaciteit, UPS-noodstroomvoorzieningen en draagbare generatoren; de batterij ondersteunt 12 uur continu gebruik in detectiemodus en 2 uur in jammingmodus (voldoet aan de vraag naar dagelijkse mobiele patrouilles), en is ook compatibel met AC220V externe voeding (ondersteuning van langdurig stationair beheer en controle). Het is geschikt voor mobiele preventie- en controlescenario's zoals snelwegcorridors en de omgeving van grootschalige evenementen.
5. Vaste installatiecomponenten: betrouwbare langetermijnoplossing voor buitengebruikrequentiebereik

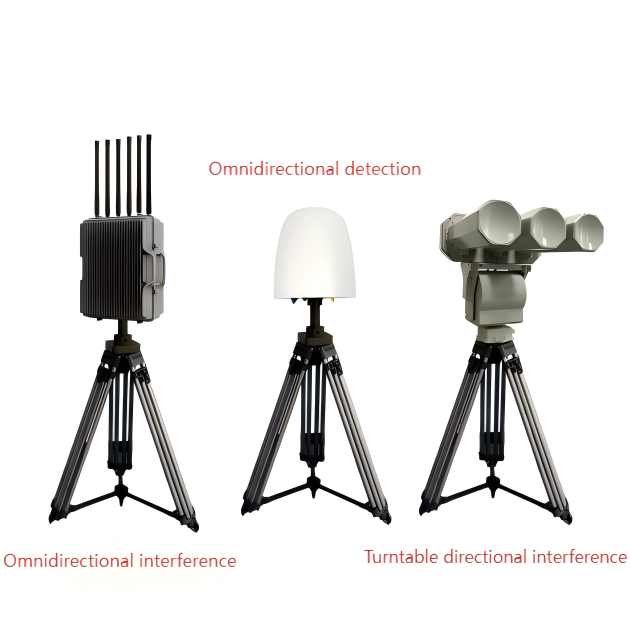

6. Tijdelijke inzetcomponenten: snelle responsoplossing op minuteniveau Uitgerust met lichtgewicht statieven (geen complexe installatie vereist, één persoon kan de inzet binnen 5 minuten voltooien) en mobiele voedingen met hoge capaciteit (vrij van afhankelijkheid van externe voeding), kan het snel tegenmaatregelenknooppunten bouwen in noodscenario's (zoals tijdelijke bijeenkomsten, noodhulp sites en tijdelijke grensposten). Het vult de kloof tussen vaste inzet en voertuiggebonden inzet, en realiseert "on-demand inzet altijd en overal".
Ⅲ. Productfunctiesrequentiebereik
parameter waardenrequentiebereik
F`requentiebereik
30MHz-6GHz
(
|
Belangrijke frequentiebanden zijn optioneel beschikbaar
|
)
|
|
Detectiemethode
|
Passieve radio automatische detectie, passieve signaalontvangst1.2GHz
|
5-10km (afhankelijk van het model, de detectieafstand is verschillend en het zendvermogen van de UAV is groter dan 0,1W)
DetectiebereikVolledige richting detectieAantal
|
|
Meer dan 60 drones
|
Detectie nauwkeurigheid
|
|
Meetnauwkeurigheid ≤3°
|
Positienauwkeurigheid is minder dan 10m
|
|
Tegenmaatregelenapparatuur
|
M
|
|
odel
|
Radio-interferentieonderdrukking
|
|
doel
|
Drone mapping, vluchtcontrole link, navigatiesignaal
|
|
F
|
|
requentiebereik
|
400MHz,
|
800MHz
|
|
,
|
900MHz
|
|
,1.2GHz
|
,grootte,grootte,grootte,grootteDgrootteDirectioneel: 3-5km (afhankelijk van het model, de tegenmaatregelenafstand varieert)grootteSysteembreedgrootteDetectieapparatuur: 450mm*400mm
|
|
Tegenmaatregelenapparatuur: 550mm*500mm*300mmW
|
eight
|
|
≤
|
|
45Kg
|
Totaal stroomverbruik
|
Detectie ingeschakeld
|
|
:
|
|
55wInterferentie aan: 960W
|
Levels van bescherming
|
|
IP67
|

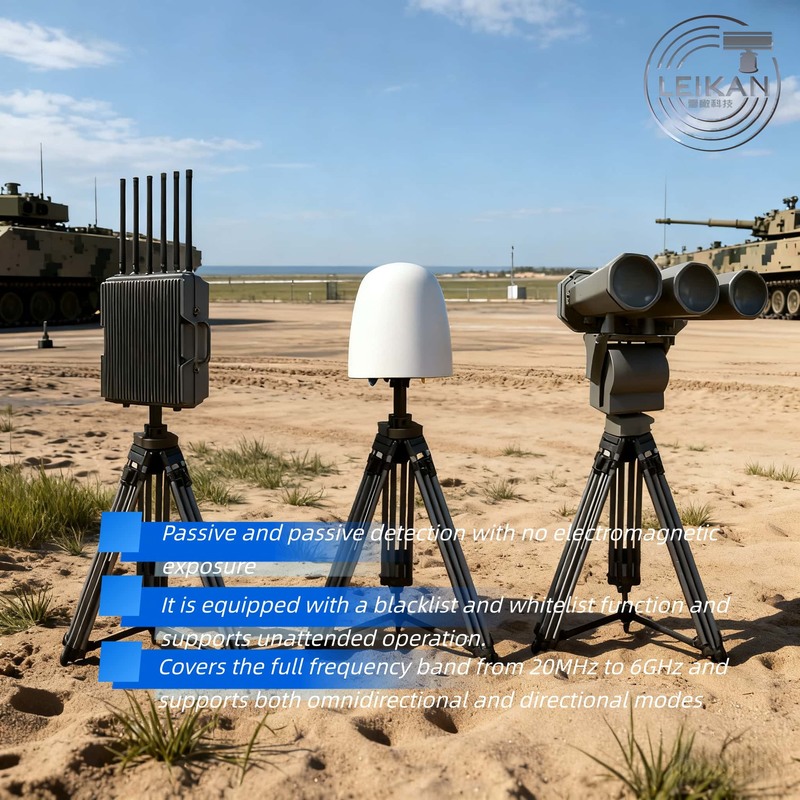

Ⅳ. Kenmerk en voordeelPassieve All-Round Detectie: Ontvangt alleen passief (geen elektromagnetische signaaloverdracht) en detecteert de spontane signalen van drones, waardoor identificatie van het merk, model en frequentie van onbevoegde drones mogelijk is. Onaangetast door regen, sneeuw of mist, ondersteunt het 24/7, alle weersomstandigheden en 360° detectie, die meer dan 95% van de op de markt verkrijgbare drones dekt.
|
|
Nauwkeurige positionering & waarschuwing op lange afstand
|
|
: Maakt gebruik van zeer nauwkeurige direction-finding en protocol cracking technologieën, waardoor een direction-finding nauwkeurigheid van minder dan 5 meter voor mainstream drones wordt bereikt. Het kan DJI-drones en hun afstandsbedieningen lokaliseren (weergave van lengte/breedtegraad, oriëntatie, afstand, snelheid en hoogte). Onder interferentievrije en onbelemmerde omstandigheden bereikt het detectiebereik tot 15 km, waardoor een vroege respons mogelijk is.Intelligente onbeheerde tegenmaatregel
|
: Eenmaal geactiveerd, identificeert het automatisch onbevoegde drones en activeert het jamming reacties. Gebruikers kunnen de jamming duur en cyclusduur aanpassen, waardoor efficiëntie en flexibiliteit in evenwicht worden gebracht.
|
Twee-modus precieze tegenmaatregelen
- :
Gerichte jamming
- : Kraakt het communicatieprotocol van specifieke dronemodellen en voert narrowband jamming uit op hun frequentiegemoduleerde signalen.Breedband jamming
- : Maakt gebruik van omnidirectionele antennes, snelle digitale frequentie sweeping en hoogvermogen RF-versterkingstechnologieën om tegelijkertijd meerdere drones in meerdere richtingen te jammen, waardoor ze worden gedwongen terug te keren of te landen.Intelligent Blacklist/Whitelist Management
- : Identificeert het unieke serienummer van drones en maakt whitelisting met één klik mogelijk. Wettelijk geregistreerde drones die aan de whitelist zijn toegevoegd, activeren geen alarmen bij het betreden van het beschermde gebied, waardoor valse meldingen worden voorkomen.Volledige scenario-aanpasbaarheid & continue upgrades
- : Behoudt de normale werking, zelfs in snelle mobiele scenario's; ondersteunt online/offline kaartupdates voor elektronische kaarten; biedt gratis externe upgrades voor de drone-modeldatabase, met onregelmatige updates die zijn afgestemd op de ontwikkelingen in de industrie.Data-Driven Management
- : Biedt statistische analyse en visuele weergave van dronegegevens, inclusief vluchtrecords, historische trajecten en alarmlogs, om besluitvorming te ondersteunen.Systeeminterface
