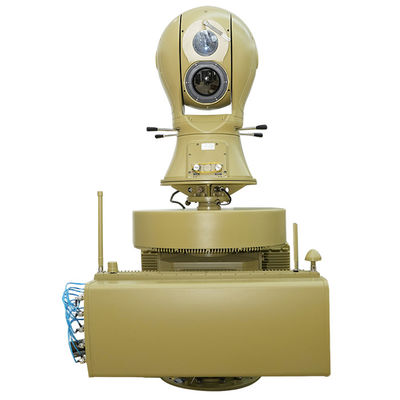

Foto-elektrische tracking tot 5000 meter Radar defensief systeem nauwkeurige bewegende doelwit detectie
Ⅰ. Productbeschrijving
Het foto-elektrische radar-afweersysteem tot 5000 meter is een geavanceerde, geïntegreerde bewakings- en verdedigingsoplossing ontworpen voor hoge precisie detectie, tracking,en het betrekken van bewegende doelenHet combineert geavanceerde foto-elektrische beeldvorming, radartechnologie en AI-gedreven doelherkenning.Dit systeem zorgt voor een superieure situatiebewustzijn en snelle reactie in verschillende operationele omgevingen..
Het systeem is uitgerust met langeafstands-electro-optische/infrarood (EO/IR) sensoren en een radar met hoge resolutie en zorgt voor een uitzonderlijke nauwkeurigheid bij het real-time volgen van lucht-, grond- en zeedreigingen..Het modulaire ontwerp maakt naadloze integratie met bestaande defensie netwerken mogelijk, waardoor het ideaal is voor militaire, grensbeveiliging, kritieke infrastructuurbescherming en anti-drone operaties.
Ⅱ. Productkenmerken
1. Long Range Detection Tracking.
In staat om bewegende doelen tot 5000 meter met hoge precisie te detecteren en te volgen.Combineert radar en foto-elektrische sensoren voor een betere doelstelling in alle weersomstandigheden.
2- Multi-sensor fusie technologie.
Integreert infrarood (IR), zichtbaar licht en radar voor 24/7 surveillance.AI-aangedreven beeldverwerking vermindert valse alarmen en verbetert de doelclassificatie.
3. Hoge mobiliteit en snelle inzet
Een lichtgewicht, modulair ontwerp voor snelle installatie in veldoperaties.Compatibel met vaste, voertuigmontage en draagbare configuraties.
4Automatische bedreigingsherkenning
Geavanceerde algoritmen identificeren en classificeren automatisch bedreigingen (drones, voertuigen, personeel).Realtime waarschuwingen en updates voor snelle verdediging.
5Alle weerprestaties.
Werkt effectief in regen, mist, sneeuw en bij weinig licht.Thermische beeldvorming zorgt voor zicht in volledig donker.
6Netwerkcentrische oorlogsvoering klaar.
Ondersteunt het delen van gegevens met commandocentra en andere defensie systemen.Compatibel met C4ISR-systemen (Command, Control, Communications, Computers, Intelligence, Surveillance and Reconnaissance).
Ⅲ. Productfuncties
1Bewegende doelwit detectie.
Radardetectie: activeert en detecteert bewegende objecten binnen een straal van 5000 m.EO/IR-Lock-On: automatisch vergrendelen op doelen met behulp van hoge resolutie camera's en thermische beeldvorming.
2- Multi Target Engagement.
Het opsporen van meerdere bedreigingen tegelijkertijd (tot [X] doelwitten, afhankelijk van de configuratie).Prioritiseert risicovolle doelen op basis van snelheid, traject en dreigingsniveau.
3. Automatische waarschuwingen
Onmiddellijke meldingen voor ongeautoriseerde inbraak of verdachte bewegingen.Aanpasbare alarmdrempels voor verschillende veiligheidsscenario's.
4Dag/nacht bewaking
High-definition (HD) camera met zichtbaar licht voor dagwerkzaamheden.Onverkoelde IR-thermische camera voor nacht en slecht zicht.
5. Anti-jamming elektronische tegenmaatregelen (ECM)
Frequency-hopping en versleutelde data links voorkomen signaal interferentie.Weerstaanbaar tegen spoofing en elektronische oorlogsvoering.
6. Gegevensopname Afspelen
Bewaar kritieke beelden en radargegevens voor post-operatieve analyse.Exporteerbare logboeken voor forensisch onderzoek en opleiding.
7. Integratie van afstandsbediening
Werkt via afstandsbediening of mobiele commando-eenheid.API-ondersteuning voor integratie met defensieplatforms van derden.
Ⅳ. Productparameters
| Functionele indicatoren |
| Standaardconfiguratie |
UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |

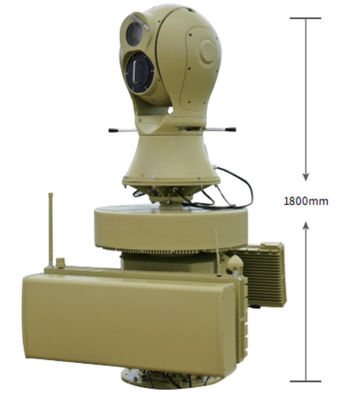

| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
| Infrarood thermische beeldvorming |
Detector: ongecooide vanadiumoxide (VOx) infrarood brandpuntvlak
Spectrumbereik: 8 μm tot 14 μm
Resolutie: 640×512
NETD: beter dan 30mK
Brandpuntsafstand van het objectief: 31 tot 155 mm, 5x continue optische zoom
Beheersing van het objectief: elektrische zoom, handmatige/automatische scherpstelling
Beeldverbetering: SDE digitale beelddetailleverbeteringstechnologie
Polariteitspseudo-kleur: thermisch zwart, thermisch wit en meerdere pseudo-kleuropties beschikbaar
Beeldcorrectie: Helderheid, contrast, gammacorrectie
Codering: H.264/H.265/MJPEG
Ondersteunt een sterke lichtbeschermingsfunctie |
| High-definition zichtbaar licht |
Sensor:1/1.8 "doeloppervlak CMOS, ICR kleur naar zwart omzetting
Resolutie: 2688×1520
Verlichting: Kleur: 0,002 Lux; Zwart-wit: 0,0002 Lux
Codeerformaten: H.264/H.265/MJPEG
Beeldverbetering: Ondersteunt een breed dynamisch bereik, sterke lichtonderdrukking, elektronische beeldstabilisatie, 3D digitale geluidsreductie en automatische witbalans
Brandpuntlengte: 12,5 ̊775 mm, hoge-definitie elektrische zoomlens
Dehazing: Ondersteunt zowel optisch als elektronisch dehazing |
| Volgfunctie |
1. Tracking methode: Front-end ingebedde hardware tracking
2- Volgmodus: handmatig, automatisch volgen, ondersteuning van radarverbinding
3Video-switching: digitale high-definition zichtbaar licht/digitale infrarood video-switching tracking
4- Tracking functie: ingebouwd in meerdere tracking algoritmen, ondersteunt multi-target detectie, automatische opname, automatische zoom tijdens het traceren, realtime weergave van het doel traject,anti-overgangsversperring, etc. Handmatig en automatisch volgen, ondersteunen van radarverbinding volgen; ondersteunen van doelherkenning tijdens het traceringsproces; ondersteunen van identificatie en tracering;Ondersteuning van adaptieve tracking van de luchtgolfpoort, en de grootte van de opsporingsdoos kan worden aangepast aan de doelgrootte.
Tracking display: uitgerust met tracking target eagle eye display, kan de positie van het oog willekeurig worden aangepast, ondersteunt het doel 2, 4 en 8x vergroting display |
| Analyse |
1Gebouwd in 16top computing power processor
2Implementatiemethode: ingebouwde intelligente analyse-module aan de voorzijde
3. Detectie van abnormaal gedrag: ondersteunt doelherkenning; ondersteunt regionale inbraakdetectie, grensoverschrijdende inbraakdetectie, bewegingsdetectie, enz.
Klassificatieherkenning: ondersteunt classificatieherkenning van doelen zoals mensen, auto's, drones, vogels, enz. (vereist hulp van de klant bij het verstrekken van datasets) |
| Verbetering van de functie |
1. Health management: Ondersteunt zelftest, status query en foutcode feedback, en ondersteunt hardware health queries zoals zichtbaar licht, thermische beeldvorming componenten,motoren met horizontale toonhoogte, chiptemperatuur en looptijd
2. Gegevensfeedback: Het heeft real-time/query feedback en positioneringsfuncties voor lensveldhoek, vergroting, ZOOM/FOCUS waarde en draaiplaathoek,en ondersteunt realtime query/feedback en positioneringsfuncties voor horizontale en pitchhoeken
Upgrade en onderhoud: kan op afstand opnieuw worden gestart, remote upgrade functie, handig voor systeemonderhoud |
| Indeksparameters van de servo-draaiplaatmodule |
| Eenassige draaitafel |
1. Rotatiehoek van draaitafel: continue rotatie in azimuth N × 360 °
2Maximale azimuthsnelheid: ≥ 130 °/s
3Minimale azimuthsnelheid: ≤ 0,1 °/s
4Maximale azimuthversnelling: ≥ 90 °/s2
5. Orientatie nauwkeurigheid: ≤ 0,1 °
6. Minimale reactietijd met vaste richting: ≤ 2 s (stabiel van 0 ° tot 90 °)
Regelaarsbereik van de toonhoogte: niet minder dan -25 ° tot 10 ° |

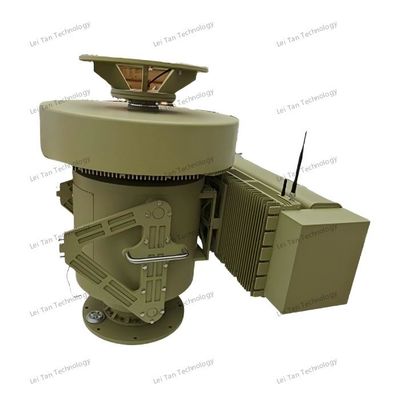

VI:Voorbeelden van het product
|
Productkenmerken
|
Het anti-dronesysteem van Hai Dong Qing kan de bewegingen van drones in realtime volgen.Het systeem kan snel drone doelen identificeren en opsporen., het verkrijgen van hun locatie, snelheid, en vliegtraject in real-time.
|
|
Inmenging en misleiding
|
Het systeem heeft krachtige verstorings- en bedriegingsmogelijkheden.of terug naar de basisIn de misleidingsmodus gebruikt het systeem GNSS-spoofing-technologie om drones van hun beoogde vliegroute te leiden, weg van de beperkte en kerngebieden.
|
|
Situatieanalyse en besluitvorming
|
Het Hai Dong Qing anti-drone systeem kan de situatie van gedetecteerde dreigingen met drones analyseren en gebruikers ondersteuning bieden bij het nemen van beslissingen.Het systeem beoordeelt snel het dreigingsniveau van drones met behulp van real-time gegevens verkregen van radar., optische sensoren en elektronische verkenningsapparatuur, gecombineerd met vooraf ingestelde bedreigingsbeoordelingsmodellen, en biedt gebruikers passende reactieaanbevelingen.
|
|
Gecoördineerde reactie op meerdere niveaus
|
Het systeem ondersteunt drie- en twee-niveaus interconnectie-afvoermodussen met radar-, spectrum- en elektro-optische technologieën.spectrumdetectie, en electro-optische tracking samenwerken om een uitgebreide monitoring en tracking van drones te bieden, waarbij automatisch verstorings- of misleidingsstrategieën worden aangepast op basis van de dreigingsniveaus.In de modus van dubbele verbinding, kunnen gebruikers een combinatie van radar met spectrum, radar met elektro-optische,of spectrum met elektro-optische op basis van de werkelijke situaties om flexibel te gaan met dreigingen met drones in verschillende scenario's.
|
|
regionale bescherming
|
Het Hai Dong Qing anti-dronesysteem kan grote gebieden effectief beschermen.Met zijn uitgebreide dekking en krachtige monitoring- en verstoringsmogelijkheden kan het een uitgebreide bewaking van waarschuwingszones en kerngebieden bieden., zodat kritieke regio's veilig blijven tegen dreigingen van drones.
|
