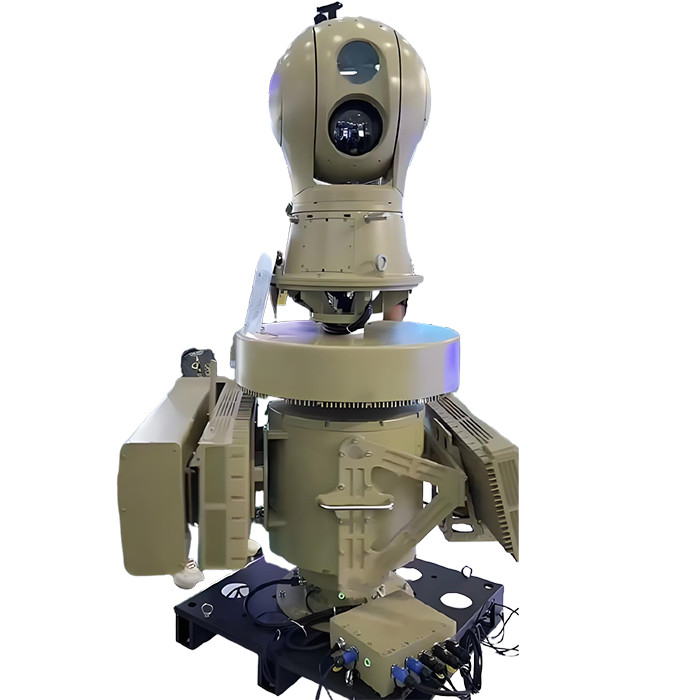

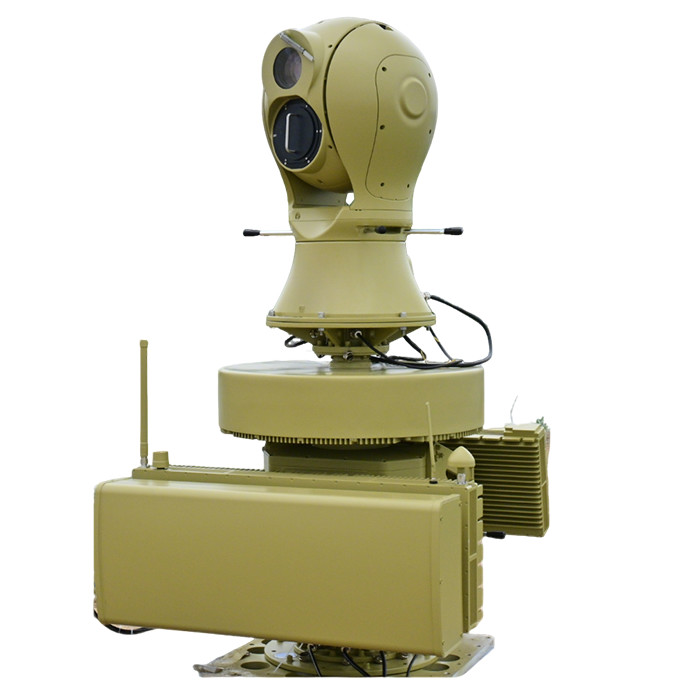

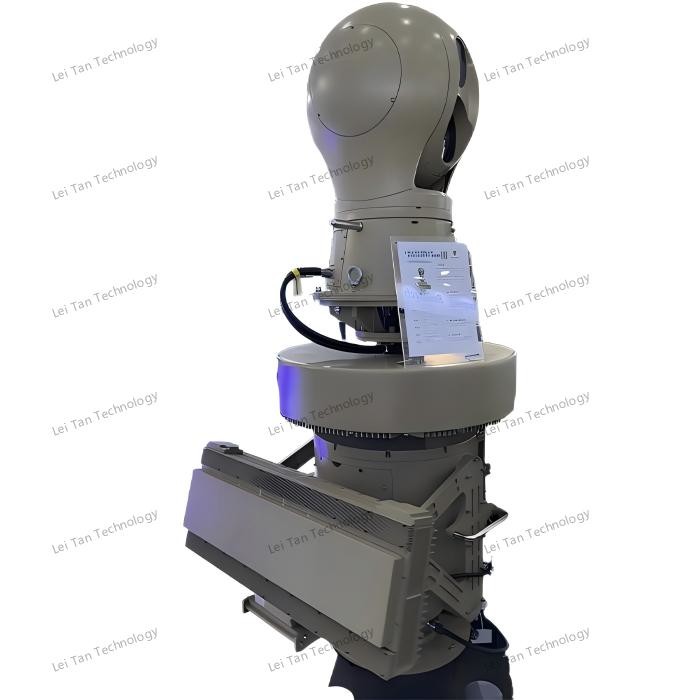

Passief actief dronesysteem met radar-detectie.
Ⅰ. Productbeschrijving
Het Passive Active Drone Detection Combo Radar Defensive System is een geavanceerde, geïntegreerde oplossing die is ontworpen om ongeoorloofde drone-activiteiten in grote gebieden te detecteren, te volgen en te beperken.Dit systeem combineert passieve RF-detectie en actieve radarscanning om een uitgebreide beveiliging van het luchtruim te bieden., waardoor in realtime bedreigingen kunnen worden geïdentificeerd en erop gereageerd.
Ⅱ. Productkenmerken
1Dual-Mode detectie technologie
Passieve RF-detectie: monitor dronesignaal (Wi-Fi, RF, GPS) om UAV's te identificeren en te classificeren zonder detecteerbare signalen te geven.Actieve radarscanning: maakt gebruik van hoogprecisie radar om drones te detecteren op basis van grootte, snelheid en baan, zelfs in rommelige omgevingen.
2. Breed gebied
Het detecteert drones binnen een straal van 5-10 km (afhankelijk van de grootte van de drone en de omgevingsomstandigheden). 360° omnidirectionele dekking zorgt voor geen blinde vlekken.
3. Realtime Tracking Bedreigingsbeoordeling
Classificeert automatisch drones (DJI, Autel, op maat gemaakt, enz.) en onderscheidt ze van vogels of andere vliegende objecten.Biedt real-time waarschuwingen met het type drone, afstand, snelheid en vluchtpad op een intuïtieve commando-interface.
4. Naadloze integratie met tegendronesystemen
Compatibel met verstorings-, spoofing- en kinetische beperkingssystemen voor geautomatiseerde of handmatige drone-neutralisatie.Ondersteunt API-integratie met bestaande beveiligingsinfrastructuur (CCTV, commandocentra).
5. Lage vals alarmpercentage
Geavanceerde AI-algoritmen filteren valse detecties (vogels, weerinterferentie) uit, terwijl ze een hoge gevoeligheid behouden voor dreigingen van drones.
6Alle weersomstandigheden dag/nacht operatie
Werkt in regen, mist, stof, en volledige duisternis, zorgen voor 24/7 bescherming.
7. Draagbare schaalbare implementatie
Modulair ontwerp maakt het mogelijk om vaste, mobiele of snel in te zetten installaties (op voertuigen gemonteerde, tijdelijke installaties) te installeren.Kan worden uitgebreid tot een netwerk met meerdere knooppunten voor een bredere beveiliging.
Ⅲ. Productfuncties
1. Drone detectie identificatie
Het detecteert alle soorten drones (multi-rotor, vaste vleugel, hybride) in een breed frequentiespectrum.Identificeert het model van de drone, de locatie van de exploitant (indien beschikbaar) en de risicobeoordeling van de nuttige lading.
2. Automatische bedreigingsclassificatie
AI-gedreven analyse onderscheidt tussen vriendelijke, verdachte en vijandige drones op basis van vliegpatronen en signaalgedrag.
3. Realtime waarschuwingen Data logging
Instant visuele audioalarms op het commando dashboard.Registreer alle drone-invallen voor post-missie analyse en forensisch bewijs.
4Multilaterale verdedigingscoördinatie.
Integreert met RF jammers, drone vangnetten en laser-gebaseerde tegenmaatregelen voor een volledige defensieve reactie.Ondersteunt handmatige of geautomatiseerde beveiligingsprotocollen, afhankelijk van de beveiligingsvereisten.
5. 3D-mapping van het luchtruim
Toont dronebewegingen in een 3D-radarkaart met hoogte, snelheid en voorspelde baan.
6- Afstandsbediening.
Toegankelijk via webgebaseerde of zelfstandige software, waarmee exploitanten vanuit een veilige locatie het luchtruim kunnen monitoren.
Ⅳ. Productparameters
| Functionele indicatoren |
| Standaardconfiguratie |
UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤ 95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |
| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
| Infrarood thermische beeldvorming |
Detector: ongecooide vanadiumoxide (VOx) infrarood brandpuntvlak
Spectrumbereik: 8 μm tot 14 μm
Resolutie: 640×512
NETD: beter dan 30mK
Brandpuntsafstand van het objectief: 31 tot 155 mm, 5x continue optische zoom
Beheersing van het objectief: elektrische zoom, handmatige/automatische scherpstelling
Beeldverbetering: SDE digitale beelddetailleverbeteringstechnologie
Polariteitspseudo-kleur: thermisch zwart, thermisch wit en meerdere pseudo-kleuropties beschikbaar
Beeldcorrectie: Helderheid, contrast, gammacorrectie
Codering: H.264/H.265/MJPEG
Ondersteunt een sterke lichtbeschermingsfunctie |
| High-definition zichtbaar licht |
Sensor:1/1.8 "doeloppervlak CMOS sterrenlicht, ICR kleur naar zwart omzetting
Resolutie: 2688×1520
Verlichting: Kleur: 0,002 Lux; Zwart-wit: 0,0002 Lux
Codeerformaten: H.264/H.265/MJPEG
Beeldverbetering: Ondersteunt een breed dynamisch bereik, sterke lichtonderdrukking, elektronische beeldstabilisatie, 3D digitale geluidsreductie en automatische witbalans
Brandpuntlengte: 12,5 ̊775 mm, hoge-definitie elektrische zoomlens
Dehazing: Ondersteunt zowel optisch als elektronisch dehazing |
| Volgfunctie |
1. Tracking methode: Front-end ingebedde hardware tracking
2- Volgmodus: handmatig, automatisch volgen, ondersteuning van radarverbinding
3Video-switching: digitale high-definition zichtbaar licht/digitale infrarood video-switching tracking
4. Tracking functie: ingebouwd in meerdere tracking algoritmen, ondersteunt multi-target detectie, automatische opname, automatische zoom tijdens het traceren, real-time weergave van het doel traject,anti-overgangsversperring, etc. Handmatig en automatisch volgen, ondersteunen van radarverbinding tracking; ondersteunen van doelherkenning tijdens het trackingproces; ondersteunen van identificatie en tracking;Ondersteuning van adaptieve tracking van de luchtgolfpoort, en de grootte van de opsporingsdoos kan worden aangepast aan de doelgrootte.
Tracking display: uitgerust met tracking target eagle eye display, de positie van het adelaar oog kan willekeurig worden ingesteld, ondersteunt het doel 2, 4 en 8x vergroting display |
| Analyse |
1Gebouwd in 16top computing power processor
2Implementatiemethode: ingebouwde intelligente analyse-module aan de voorzijde
3. Detectie van abnormaal gedrag: ondersteunt doelherkenning; ondersteunt regionale inbraakdetectie, grensoverschrijdende inbraakdetectie, bewegingsdetectie, enz.
Klassificatieherkenning: ondersteunt classificatieherkenning van doelen zoals mensen, auto's, drones, vogels, enz. (vereist hulp van de klant bij het verstrekken van datasets) |
| Verbetering van de functie |
1. Health management: Ondersteunt zelftest, status query en foutcode feedback, en ondersteunt hardware health queries zoals zichtbaar licht, thermische beeldvorming componenten,motoren met horizontale toonhoogte, chiptemperatuur en looptijd
2. Gegevensfeedback: Het heeft real-time/query feedback en positioneringsfuncties voor lensveldhoek, vergroting, ZOOM/FOCUS waarde en draaiplaathoek,en ondersteunt realtime query/feedback en positioneringsfuncties voor horizontale en pitchhoeken
Upgrade en onderhoud: kan op afstand opnieuw worden gestart, remote upgrade functie, handig voor systeemonderhoud |
| Indexparameters van de servo-draaiplaatmodule |
| Eenassige draaitafel |
1. Rotatiehoek van draaitafel: continue rotatie in azimuth N × 360 °
2Maximale azimuthsnelheid: ≥ 130 °/s
3Minimale azimuthsnelheid: ≤ 0,1 °/s
4Maximale azimuthversnelling: ≥ 90 °/s2
5. Orientatie nauwkeurigheid: ≤ 0,1 °
6. Minimale reactietijd met vaste richting: ≤ 2 s (stabiel van 0 ° tot 90 °)
Regelaarsbereik van de toonhoogte: niet minder dan -25 ° tot 10 ° |
VI:Productkenmerken
|
Productkenmerken
|
Het anti-dronesysteem van Hai Dong Qing kan de bewegingen van drones in realtime volgen.Het systeem kan snel drone doelen identificeren en opsporen., het verkrijgen van hun locatie, snelheid, en vliegtraject in real-time.
|
|
Inmenging en misleiding
|
Het systeem heeft krachtige verstorings- en bedriegingsmogelijkheden.of terug naar de basisIn de misleidingsmodus gebruikt het systeem GNSS-spoofing-technologie om drones van hun beoogde vliegroute te leiden, weg van de beperkte en kerngebieden.
|
|
Situatieanalyse en besluitvorming
|
Het Hai Dong Qing anti-drone systeem kan de situatie van gedetecteerde dreigingen met drones analyseren en gebruikers ondersteuning bieden bij het nemen van beslissingen.Het systeem beoordeelt snel het dreigingsniveau van drones met behulp van real-time gegevens verkregen van radar., optische sensoren en elektronische verkenningsapparatuur, gecombineerd met vooraf ingestelde bedreigingsbeoordelingsmodellen, en biedt gebruikers passende reactieaanbevelingen.
|
|
Gecoördineerde reactie op meerdere niveaus
|
Het systeem ondersteunt drie- en twee-niveaus interconnectie-afvoermodussen met radar-, spectrum- en elektro-optische technologieën.spectrumdetectie, en electro-optische tracking samenwerken om een uitgebreide monitoring en tracking van drones te bieden, waarbij automatisch verstorings- of misleidingsstrategieën worden aangepast op basis van de dreigingsniveaus.In de modus van dubbele verbinding, kunnen gebruikers een combinatie van radar met spectrum, radar met elektro-optische,of spectrum met elektro-optische op basis van de werkelijke situaties om flexibel te gaan met dreigingen met drones in verschillende scenario's.
|
|
regionale bescherming
|
Het Hai Dong Qing anti-dronesysteem kan grote gebieden effectief beschermen.Met zijn uitgebreide dekking en krachtige monitoring- en verstoringsmogelijkheden kan het een uitgebreide bewaking van waarschuwingszones en kerngebieden bieden., zodat kritieke regio's veilig blijven tegen dreigingen van drones.
|
