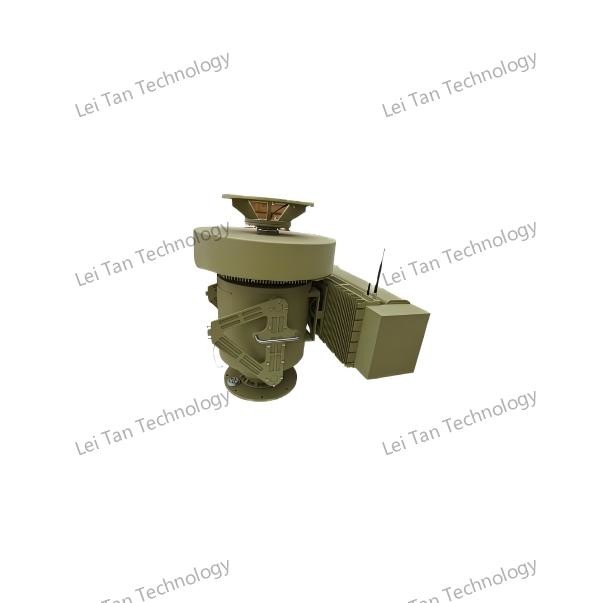

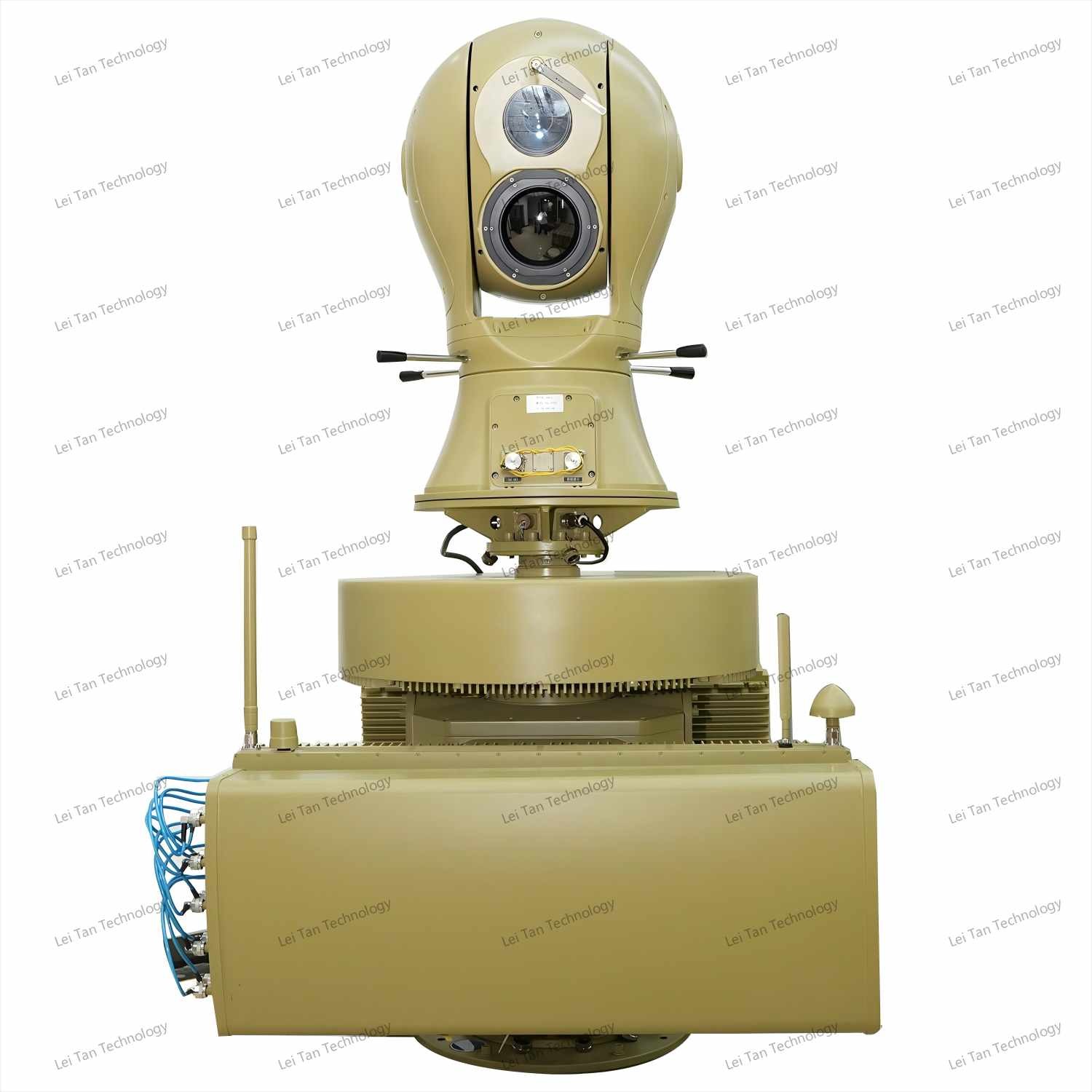

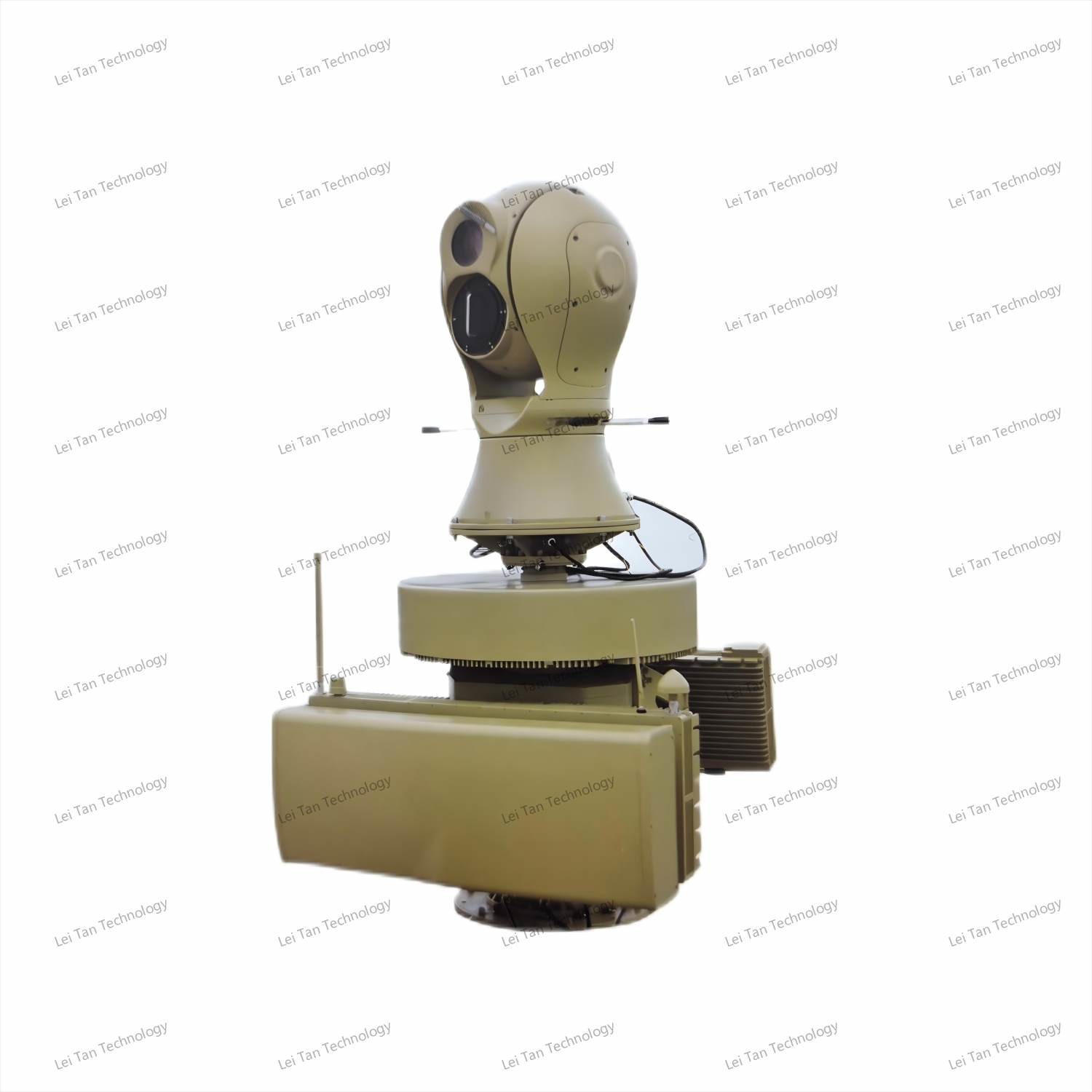

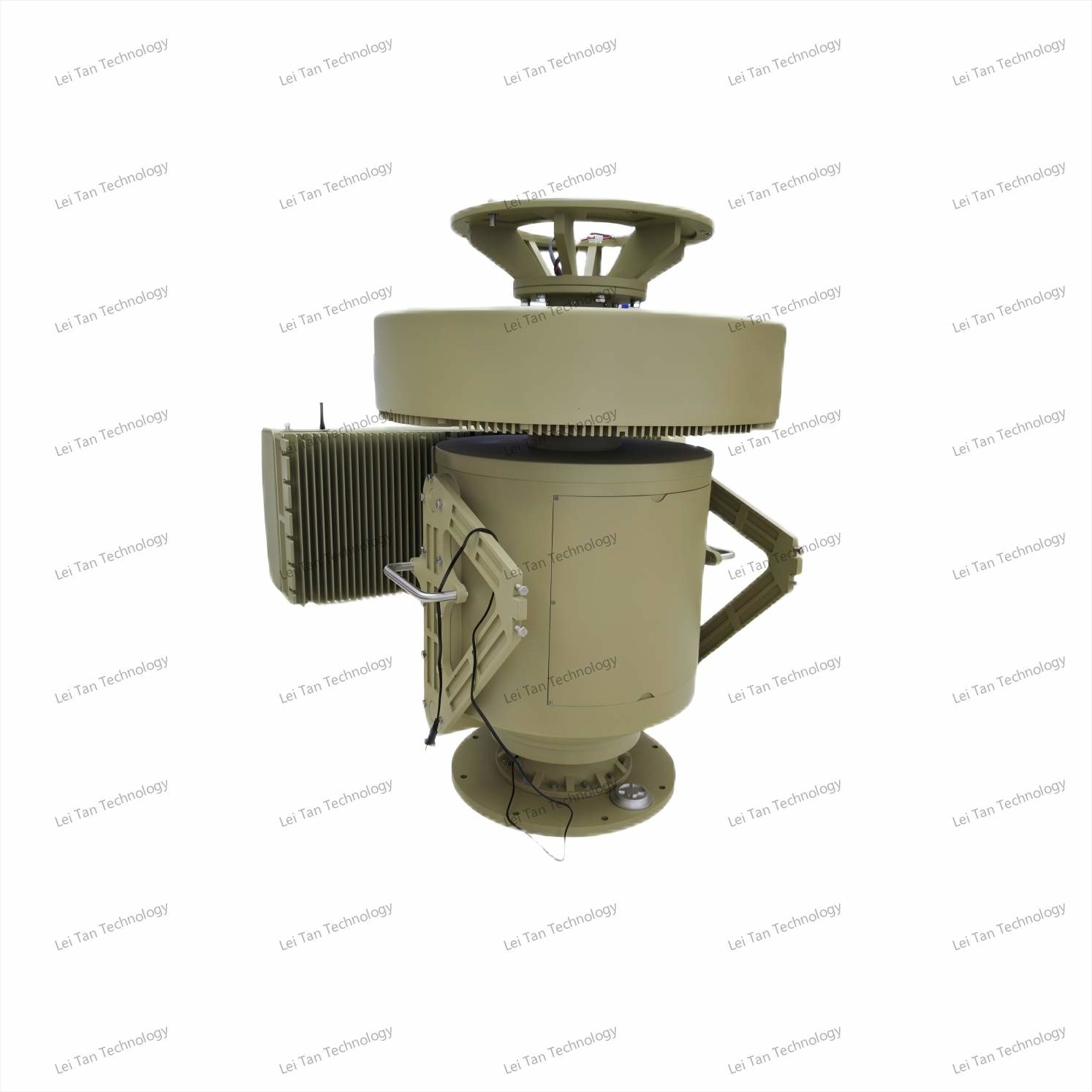

Active Electronically Scanned Array (AESA) Haidongqing Compact UAV Detection Radar
Ⅰ. Productbeschrijving
De AESA Haidongqing Compact UAV Detection Radar is een nieuw generatie lichtgewicht anti-drone systeem ontworpen om te detecteren, te volgen,en neutrale kleine onbemande vliegtuigen (UAV's) met ongeëvenaarde snelheid en precisieDit systeem maakt gebruik van de radartechnologie van de actieve fase-array en elimineert de beperkingen van mechanische scanning, waardoor een snelle elektronische straalsturing mogelijk is voor een realtime dekking van 360°.Ontworpen voor draagbaarheid en aanpasbaarheidHet is ideaal voor de beveiliging van mobiele operaties, stedelijke omgevingen en beperkte luchtruimten waar traditionele omvangrijke systemen onpraktisch zijn.
Geïntegreerd met spectrummonitoring, elektro-optische tracking en tegenmaatregelen modules, vormt de radar een meerlagig verdedigingsnetwerk dat drones kan identificeren die zo klein zijn als 0.01 m2 binnen een straal van 5 kmHet compacte ontwerp maakt geen afbreuk aan de prestaties: het systeem behoudt een robuuste functionaliteit bij extreme temperaturen (-45°C tot +65°C), sterke winden en vochtige omstandigheden.het waarborgen van betrouwbaarheid in verschillende operationele scenario's.
Ⅱ. Productkenmerken
Active Phased Array Radar (AESA):
Elektronisch scannen: vervangt mechanische rotatie door instant beam steering, waardoor een refresh rate van < 2 seconden wordt bereikt voor een dekking van 360°.
Multi-Target Tracking: volgt tegelijkertijd tot 200 doelen, waaronder drones op lage hoogte, met trage snelheid en kleine (LSS) drones.
Hoge resolutie: biedt ≤1° hoeknauwkeurigheid op 5 km en 0,005° positioneringsnauwkeurigheid voor servo-assisted tracking.
Compact en modulair ontwerp:
Lichtgewicht: 30% kleiner en lichter dan conventionele systemen, met een afmeting van 850 mm × 850 mm × 1700 mm en een gewicht van 250 kg.
IP65-bescherming: stofdicht en waterdicht voor gebruik buiten.
AI-gedreven intelligentie:
16 TOPS Embedded Processor: Classificeert UAV's, vogels en voertuigen terwijl valse alarmen worden gefilterd (bijv. bladeren, weerverwarring).
Adaptieve tegenmaatregelen: selecteert automatisch verstorings-/misleidingsmodi op basis van het dreigingsniveau en het type UAV.
Multi-sensor fusie:
Spectrum + Radar + Electro-Optical: combineert RF-detectie, radar-doorgangsanalyse (RCS) en visuele bevestiging voor < 5% vals alarmpercentages.
GNSS Spoofing: verstoort GPS, GLONASS, Galileo en BeiDou signalen om drones te misleiden.
Energie-efficiëntie:
Modes met laag vermogen: verbruikt ≤ 550 W in de bewakingsmodus; ≤ 1950 W tijdens actieve tegenmaatregelen.
Ⅲ. Productfuncties
|
Afstandsbediening
|
Ondersteunt op afstand aan/uit functionaliteit
|
|
Outputinformatie
|
In staat om informatie te verkrijgen zoals afstand, snelheid en hoek van gedetecteerde objecten
|
|
Multi-target tracking
|
Ondersteunt multi-target tracking switching logica; kan de trajecten van meerdere doelen real-time volgen.
|
|
Doelfusiesverwerking
|
Ondersteunt datafusie-verwerking van meerdere sensoren. Zone Management: Toestemt flexibele instelling van zones met precieze positionering en de mogelijkheid om inbraakalarmen te activeren.
|
|
Beheer van de zone
|
Flexibel instellen van zones met een precieze positionering en de mogelijkheid om inbraakalarm te activeren.
|
|
Anti-interferentievermogen
|
Het beschikt over online aanpassingsmogelijkheden voor detectiegevoeligheid en snelheidsbereik, evenals de mogelijkheid om abnormale trajectinterferenties uit te filteren.Door middel van gevoeligheidsaanpassing en abnormale filtering van het traject, kan het effectief valse alarmen veroorzaakt door rommel elimineren.
|
|
Online-controlefunctie
|
In staat om de werksituatie te controleren en storingalarmen uit te zenden; kan ook waarschuwen wanneer het apparaat offline gaat.
|
|
Status van de afstandsbewaking
|
Het heeft mogelijkheden voor afstandsbewaking, kan de toestelstatus in realtime melden en beschikt over online/offline alarmmogelijkheden voor het apparaat.
|
|
Online zelfinspectiefunctie
|
Het apparaat heeft de mogelijkheid om online zelfinspectie uit te voeren.
|
|
Adaptieve verwerkingscapaciteit
|
Heeft de mogelijkheid om adaptief te verwerken bewegende doelwit rommel en adaptief verwerken rommel kaarten.
|
|
Verbindingsfunctie
|
Met een radar-pan-tilt-verbindingsfunctie, met doelopsporing en bewijsopname (automatische opsporingsmodus, radaropsporingsmodus, beeldopsporingsmodus).
|
|
Multi-site netwerken en blanken
|
In staat om te netwerken met meerdere apparaten; heeft de mogelijkheid voor multi-site collaboratieve detectie; en heeft de mogelijkheid om gaten in te vullen wanneer naburige sites falen.
|
Ⅳ.Productparameters
| Functionele indicatoren |
| Standaardconfiguratie |
UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤ 95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |
| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
