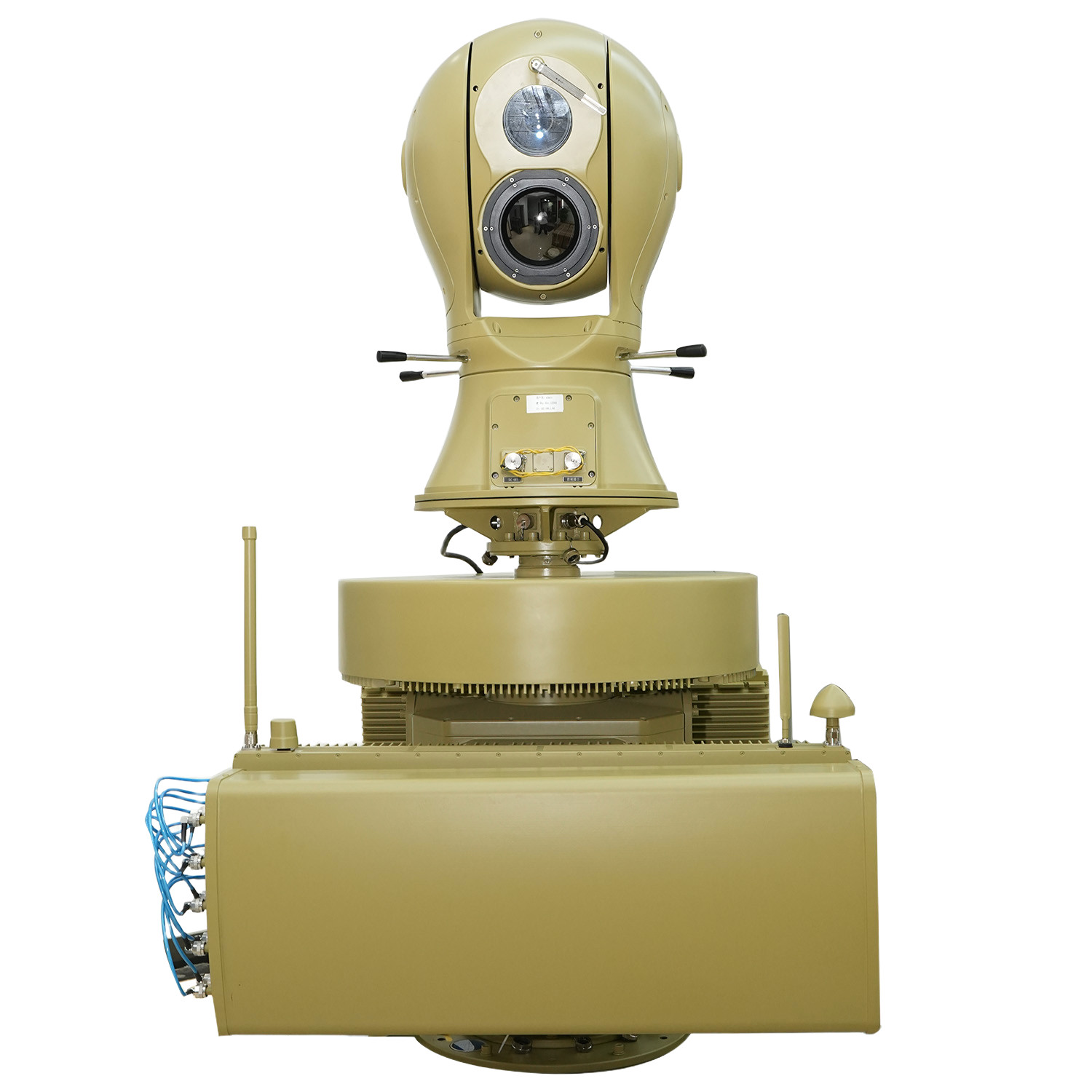

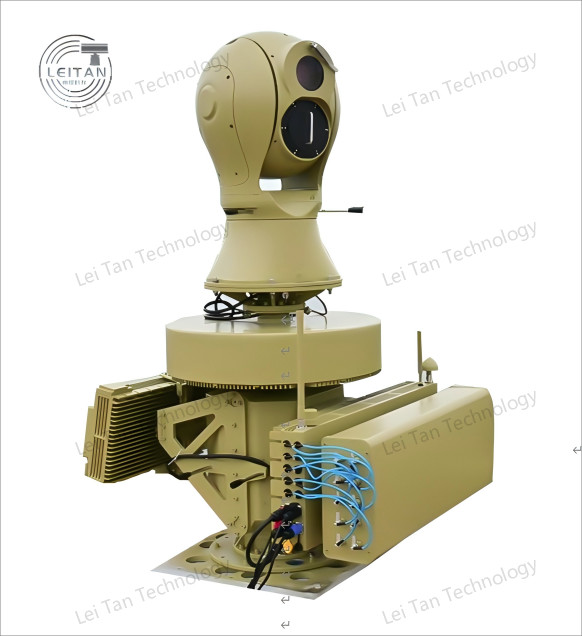

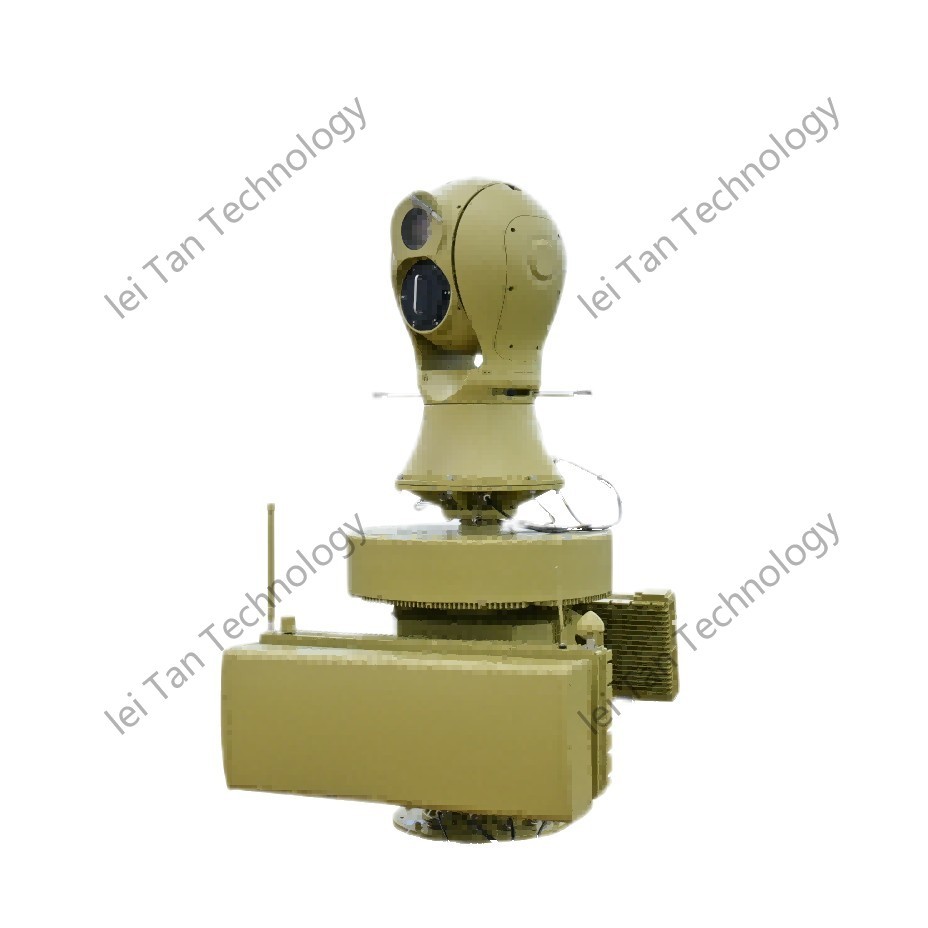

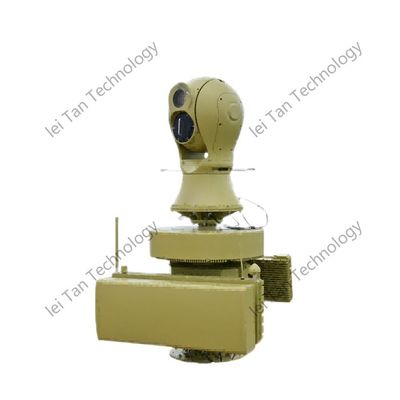

Radar spectrum foto-elektrische tracking radar defensief systeem multi-level threat response
Ⅰ. Productbeschrijving
Het geïntegreerde radar, spectrum foto-elektrische tracking radar defensief systeem (IRSPT-RDS) is een geavanceerde, multi-sensor defensie oplossing ontworpen om te detecteren, te volgen,en een breed scala aan bedreigingen in real time neutraliserenDit systeem combineert geavanceerde radar, spectrumanalyse en foto-elektrische tracking technologieën en biedt een uitgebreid situationeel bewustzijn en snelle reactie mogelijkheden voor militairen,binnenlandse veiligheid, en de bescherming van kritieke infrastructuur.
De IRSPT-RDS bevat een high-performance radar voor langeafstandsdetectie, elektronische spectrummonitoring voor signaalintelligentie (SIGINT),en hoogresolutionaire elektro-optische/infrarood (EO/IR) tracking voor nauwkeurig richtenDe modulaire architectuur maakt naadloze integratie met bestaande defensie netwerken mogelijk, waardoor interoperabiliteit met commando- en besturingssystemen (C2) wordt gewaarborgd.
Het systeem is gebouwd voor multi-level dreigingsrespons. Het classificeert dreigingen automatisch op basis van de ernst en gebruikt passende tegenmaatregelen, variërend van elektronische verstoring tot hard-kill interceptors..Of het nu gaat om drones, raketten of vijandige elektronische oorlogsvoeringsaanvallen, de IRSPT-RDS zorgt voor optimale verdedigingsprestaties in complexe operationele omgevingen.
Ⅱ. Productkenmerken
1. Multi-sensor fusie technologie
Radardetectie: High-resolution active electronically scanned array (AESA) radar voor een dekking van 360°.Spectrum Monitoring: Real-time signaalanalyse voor het detecteren en classificeren van op RF gebaseerde bedreigingen. Photo-electrische tracking: EO/IR-camera's met AI-aangedreven doelherkenning voor nauwkeurige tracking.
2Adaptieve dreigingsreactie.
Automatische bedreigingsclassificatie: door AI-gedreven algoritmen worden bedreigingsniveaus beoordeeld (laag, medium, hoog).Dynamische tegenmaatregelen: past reactiestrategieën aan, met inbegrip van soft-kill (jamming) en hard-kill (interceptie).
3Netwerkgerichte oorlogsvoering
Naadloze C2-integratie: compatibel met NAVO-standaard defensie netwerken.Data Link Sharing: Echttijdige uitwisseling van dreigingsgegevens met geallieerde systemen.
4. Hoge mobiliteit en snelle inzet
Modulair ontwerp: kan op voertuigen, schepen of op vaste plaatsen worden gemonteerd.Snelle installatie: volledig operationeel binnen enkele minuten na inzet.
5Alle weersomstandigheden, alle terreinen.
Weerbestand: functies onder extreme omstandigheden (regen, mist, zandstormen).EMI/EMP gehard: bestand tegen elektronische storingen en cyberdreigingen.
Ⅲ. Productfuncties
1- Radar detectie tracking.
Langeafstandsbewaking: detecteert bedreigingen in de lucht en op de grond tot 200 km.Multi-Target Tracking: tegelijkertijd 500+ doelen met hoge nauwkeurigheid.Oov-Observable Target Detection: in staat om stealthvliegtuigen en kleine drones te identificeren.
2Spectrum Monitoring Electronic Warfare.
RF-signaalanalyse: Identificeert en locatieert radar-, communicatie- en verstoringsbronnen.Geautomatiseerde vingerafdrukken: herkent bekende dreigingssignatuur (vijandsdrohnen, EW-systemen).Actieve verstoring: verstoort vijandige signalen met adaptieve tegenmaatregelen.
3Foto-elektrische tracering.
Hoogresolutieafbeeldingen: EO/IR-camera's zorgen voor dag- en nachtbewaking.Laserbenaming: leidt onderscheppers of gericht energiewapens.AI-gebaseerde herkenning: Classificeert doelen (UAV's, raketten, voertuigen) in realtime.
4. Meervoudige dreiging neutralisatie
Zwakke dodenmaatregelen:Elektronische verstoring (RF GPS spoofing).Georiënteerde infrarood tegenmaatregelen (DIRCM).Maatregelen om te doden:Integratie met raketverdedigingssystemen.Interceptie op basis van laser (optioneel).
5. Command Control (C2) Integratie
Real-time Battlefield Visualisatie: Toont dreigingsgegevens op een verenigd dashboard.Geautomatiseerde reactie protocollen. Vooraf geprogrammeerde verdedigingssequenties voor snelle reactie.Op afstand bedienen: kan worden bestuurd via beveiligde satelliet- of gecodeerde radioverbindingen.
Ⅳ. Productparameters
| Functionele indicatoren |
| Standaardconfiguratie |
UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |
| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
| Infrarood thermische beeldvorming |
Detector: ongecooide vanadiumoxide (VOx) infrarood brandpuntvlak
Spectrumbereik: 8 μm tot 14 μm
Resolutie: 640×512
NETD: beter dan 30mK
Brandpuntsafstand van het objectief: 31 tot 155 mm, 5x continue optische zoom
Beheersing van het objectief: elektrische zoom, handmatige/automatische scherpstelling
Beeldverbetering: SDE digitale beelddetailleverbeteringstechnologie
Polariteitspseudo-kleur: thermisch zwart, thermisch wit en meerdere pseudo-kleuropties beschikbaar
Beeldcorrectie: Helderheid, contrast, gammacorrectie
Codering: H.264/H.265/MJPEG
Ondersteunt een sterke lichtbeschermingsfunctie |
| High-definition zichtbaar licht |
Sensor:1/1.8 "doeloppervlak CMOS, ICR kleur naar zwart omzetting
Resolutie: 2688×1520
Verlichting: Kleur: 0,002 Lux; Zwart-wit: 0,0002 Lux
Codeerformaten: H.264/H.265/MJPEG
Beeldverbetering: Ondersteunt een breed dynamisch bereik, sterke lichtonderdrukking, elektronische beeldstabilisatie, 3D digitale geluidsreductie en automatische witbalans
Brandpuntlengte: 12,5 ̊775 mm, hoge-definitie elektrische zoomlens
Dehazing: Ondersteunt zowel optisch als elektronisch dehazing |
| Volgfunctie |
1. Tracking methode: Front-end ingebedde hardware tracking
2- Volgmodus: handmatig, automatisch volgen, ondersteuning van radarverbinding
3Video-switching: digitale high-definition zichtbaar licht/digitale infrarood video-switching tracking
4- Tracking functie: ingebouwd in meerdere tracking algoritmen, ondersteunt multi-target detectie, automatische opname, automatische zoom tijdens het traceren, realtime weergave van het doel traject,anti-overgangsversperring, etc. Handmatig en automatisch volgen, ondersteunen van radarverbinding volgen; ondersteunen van doelherkenning tijdens het traceringsproces; ondersteunen van identificatie en tracering;Ondersteuning van adaptieve tracking van de luchtgolfpoort, en de grootte van de opsporingsdoos kan worden aangepast aan de doelgrootte.
Tracking display: uitgerust met tracking target eagle eye display, kan de positie van het oog willekeurig worden aangepast, ondersteunt het doel 2, 4 en 8x vergroting display |
| Analyse |
1Gebouwd in 16top computing power processor
2Implementatiemethode: ingebouwde intelligente analyse-module aan de voorzijde
3. Detectie van abnormaal gedrag: ondersteunt doelherkenning; ondersteunt regionale inbraakdetectie, grensoverschrijdende inbraakdetectie, bewegingsdetectie, enz.
Klassificatieherkenning: ondersteunt classificatieherkenning van doelen zoals mensen, auto's, drones, vogels, enz. (vereist hulp van de klant bij het verstrekken van datasets) |
| Verbetering van de functie |
1. Health management: Ondersteunt zelftest, status query en foutcode feedback, en ondersteunt hardware health queries zoals zichtbaar licht, thermische beeldvorming componenten,motoren met horizontale toonhoogte, chiptemperatuur en looptijd
2. Gegevensfeedback: Het heeft real-time/query feedback en positioneringsfuncties voor lensveldhoek, vergroting, ZOOM/FOCUS waarde en draaiplaathoek,en ondersteunt realtime query/feedback en positioneringsfuncties voor horizontale en pitchhoeken
Upgrade en onderhoud: kan op afstand opnieuw worden gestart, remote upgrade functie, handig voor systeemonderhoud |
| Indeksparameters van de servo-draaiplaatmodule |
| Eenassige draaitafel |
1. Rotatiehoek van draaitafel: continue rotatie in azimuth N × 360 °
2Maximale azimuthsnelheid: ≥ 130 °/s
3Minimale azimuthsnelheid: ≤ 0,1 °/s
4Maximale azimuthversnelling: ≥ 90 °/s2
5. Orientatie nauwkeurigheid: ≤ 0,1 °
6. Minimale reactietijd met vaste richting: ≤ 2 s (stabiel van 0 ° tot 90 °)
Regelaarsbereik van de toonhoogte: niet minder dan -25 ° tot 10 ° |
VI.:Voorzieningen van het product
|
|
|
|
Monitoring en tracking in realtime
|
Het anti-dronesysteem van Hai Dong Qing kan de bewegingen van drones in realtime volgen.Het systeem kan snel drone doelen identificeren en opsporen., het verkrijgen van hun locatie, snelheid, en vliegtraject in real-time.
|
|
Inmenging en misleiding
|
Het systeem heeft krachtige verstorings- en bedriegingsmogelijkheden.of terug naar de basisIn de misleidingsmodus gebruikt het systeem GNSS-spoofing-technologie om drones van hun beoogde vliegroute te leiden, weg van de beperkte en kerngebieden.
|
|
Situatieanalyse en besluitvorming
|
Het Hai Dong Qing anti-drone systeem kan de situatie van gedetecteerde dreigingen met drones analyseren en gebruikers ondersteuning bieden bij het nemen van beslissingen.Het systeem beoordeelt snel het dreigingsniveau van drones met behulp van real-time gegevens verkregen van radar., optische sensoren en elektronische verkenningsapparatuur, gecombineerd met vooraf ingestelde bedreigingsbeoordelingsmodellen, en biedt gebruikers passende reactieaanbevelingen.
|
|
Gecoördineerde reactie op meerdere niveaus
|
Het systeem ondersteunt drie- en twee-niveaus interconnectie-afvoermodussen met radar-, spectrum- en elektro-optische technologieën.spectrumdetectie, en electro-optische tracking samenwerken om een uitgebreide monitoring en tracking van drones te bieden, waarbij automatisch verstorings- of misleidingsstrategieën worden aangepast op basis van de dreigingsniveaus.In de modus van dubbele verbinding, kunnen gebruikers een combinatie van radar met spectrum, radar met elektro-optische,of spectrum met elektro-optische op basis van de werkelijke situaties om flexibel te gaan met dreigingen met drones in verschillende scenario's.
|
|
regionale bescherming
|
Het Hai Dong Qing anti-dronesysteem kan grote gebieden effectief beschermen.Met zijn uitgebreide dekking en krachtige monitoring- en verstoringsmogelijkheden kan het een uitgebreide bewaking van waarschuwingszones en kerngebieden bieden., zodat kritieke regio's veilig blijven tegen dreigingen van drones.
|
