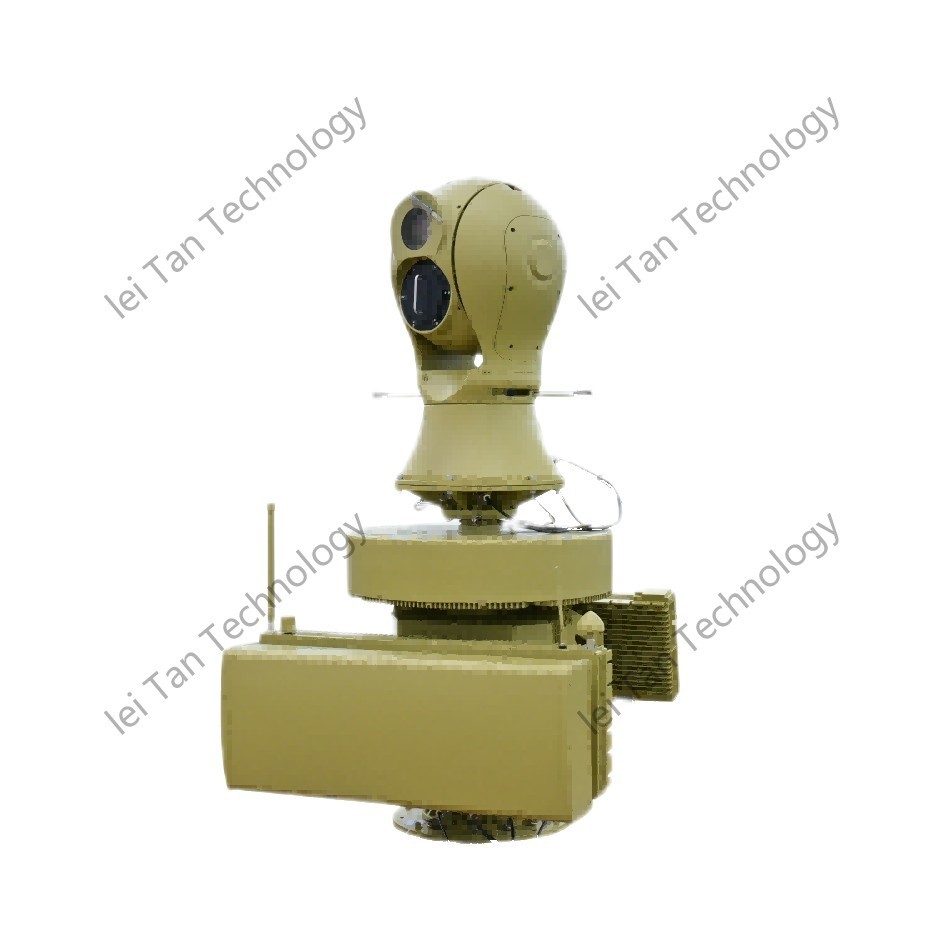

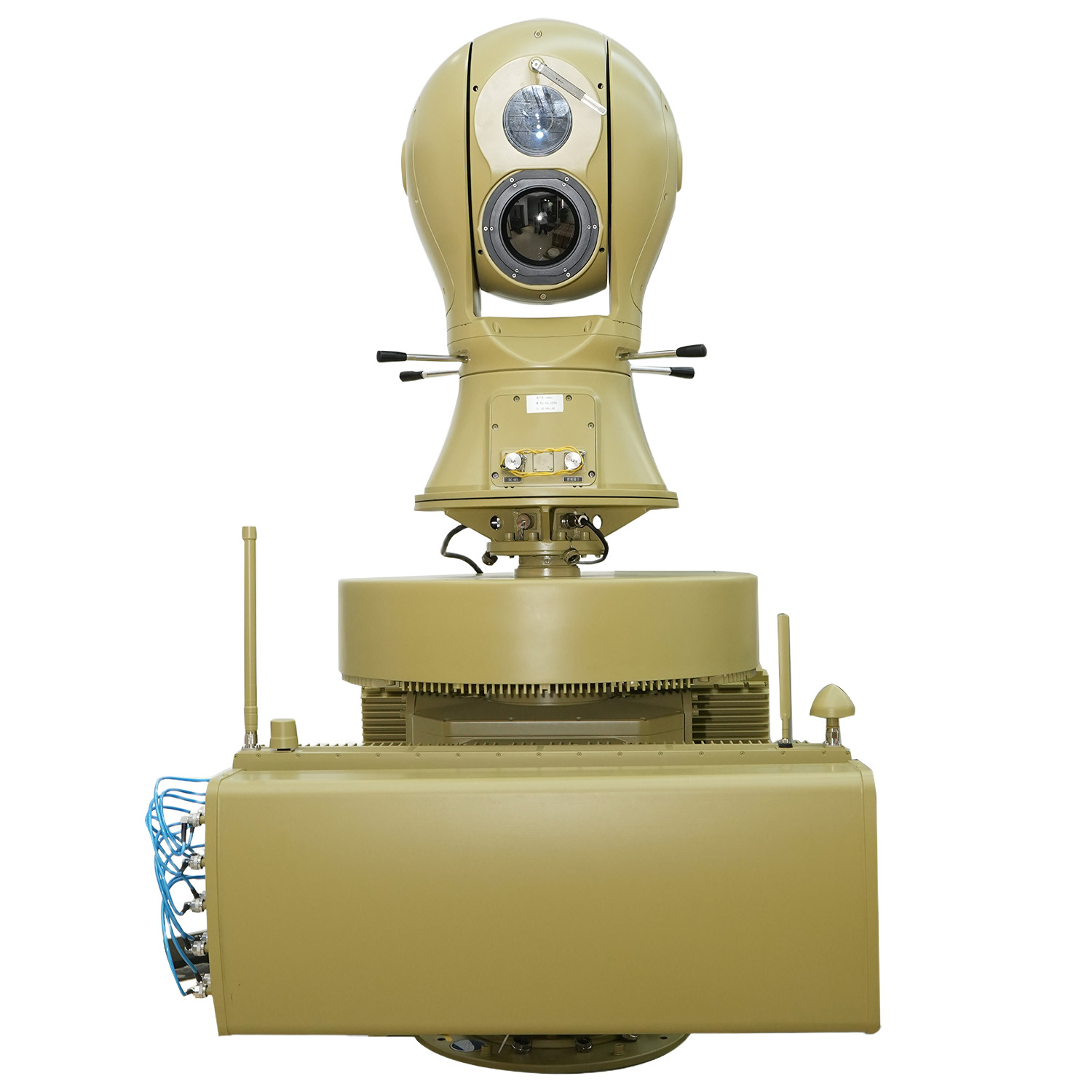

Drone detectie, 3km interferentie bereik radar defensie systeem gedwongen landing of terugkeer
Ⅰ. Productbeschrijving
Het Drone Detection, 3km Interference Range Radar Defensive System is een geavanceerde anti-drone oplossing die is ontworpen om onbevoegde drones in een veilig luchtruim te detecteren, te volgen en te neutraliseren.Dit systeem integreert radar detectie., radiofrequentie (RF) -analyse en richtingsinterferentietechnologie om een uitgebreide bescherming tegen dreigingen met drones te garanderen.
Ⅱ. Productkenmerken
1. Langafstandsopsporing Hoog nauwkeurigheid
5 km detectiebereik met behulp van geavanceerde radar en RF scanning.High-precision tracking met multi-sensor fusie (radar, RF, en optische).360° omni-directionele dekking voor volledige luchtruimte monitoring.
2Effectieve tegendrone-interferentie.
Interferentiebereik van 3 km met richtingssignaalverstoring.Ondersteunt gedwongen landing, terugkeer naar huis (RTH) en signaalverstoring.Multiband jamming (GNSS, 2,4 GHz, 5,8 GHz, ISM-banden) voor brede compatibiliteit.
3. Intelligente bedreigingsherkenning
Klassificatie van AI-aangedreven drones (het onderscheid tussen vriendelijke en vijandige drones).Automatische dreigingsbeoordeling met real-time waarschuwingen.Blacklist database voor bekende kwaadaardige drone modellen.
4. Flexibiele inzetopties
Vaste, mobiele en draagbare configuraties beschikbaar.Snelle inzet (minder dan 10 minuten voor mobiele eenheden).Netwerkintegratie met command-and-control (C2) systemen.
5. Gebruikersvriendelijke werking
Intuïtieve software-interface met real-time radar mapping.Geautomatiseerde afweermodi (een klik activeren).Remote monitoring en besturing via PC of mobiele apparaten.
Ⅲ. Productfuncties
1Drone detectie tracking.
Radardetectie:Active scant en detecteert drones binnen 5 km.RF-spectrumanalyse:identificeert communicatiesignalen van drones (Wi-Fi, afstandsbediening, GPS).Optische verificatie: Bevestigt doelen met camera's met hoge resolutie (optioneel).
2Signal interferentie neutralisatie.
GNSS-jammering: verstoort GPS/GLONASS/Beidou-signalen, waardoor drones moeten zweven of landen.Afstandsbediening: blokkeert 2,4 GHz/5,8 GHz signalen, waardoor RTH of gedwongen landing wordt geactiveerd.Directionele interferentie: gefocuste verstoring om bijwerkingen te minimaliseren.
3. Meerlaagse verdedigingsstrategieën
Soft Kill (Non-Destructive): Signal jamming, spoofing of gedwongen landing.Hard Kill (optioneel): integratie met kinetische systemen (bijv. netkanonnen, lasers).Geautomatiseerde reactie: vooraf geprogrammeerde tegenmaatregelen op basis van het dreigingsniveau.
4. Analyse van gegevensopname
Eventlogging: opslaat alle gedetecteerde drone-activiteiten voor forensische analyse.Bedreigingsrapporten: genereert automatische incidenten samenvattingen.Real-time waarschuwingen: waarschuwt operators via audio-, visuele of netwerkwaarschuwingen.
5. Scalabiliteit van systeemintegratie
API's voor C2-integratie: compatibel met beveiligingssystemen van derden.Multi-Unit Networking: maakt het mogelijk om de drone-verdediging op breed gebied te coördineren.Modulaire uitbreiding: ondersteunt extra sensoren (thermische, akoestische detectie).
Ⅳ. Productparameters
| Functionele indicatoren |
| Standaardconfiguratie |
UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |
| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
| Infrarood thermische beeldvorming |
Detector: ongecooide vanadiumoxide (VOx) infrarood brandpuntvlak
Spectrumbereik: 8 μm tot 14 μm
Resolutie: 640×512
NETD: beter dan 30mK
Brandpuntsafstand van het objectief: 31 tot 155 mm, 5x continue optische zoom
Beheersing van het objectief: elektrische zoom, handmatige/automatische scherpstelling
Beeldverbetering: SDE digitale beelddetailleverbeteringstechnologie
Polariteitspseudo-kleur: thermisch zwart, thermisch wit en meerdere pseudo-kleuropties beschikbaar
Beeldcorrectie: Helderheid, contrast, gammacorrectie
Codering: H.264/H.265/MJPEG
Ondersteunt een sterke lichtbeschermingsfunctie |
| High-definition zichtbaar licht |
Sensor:1/1.8 "doeloppervlak CMOS, ICR kleur naar zwart omzetting
Resolutie: 2688×1520
Verlichting: Kleur: 0,002 Lux; Zwart-wit: 0,0002 Lux
Codeerformaten: H.264/H.265/MJPEG
Beeldverbetering: Ondersteunt een breed dynamisch bereik, sterke lichtonderdrukking, elektronische beeldstabilisatie, 3D digitale geluidsreductie en automatische witbalans
Brandpuntlengte: 12,5 ̊775 mm, hoge-definitie elektrische zoomlens
Dehazing: Ondersteunt zowel optisch als elektronisch dehazing |
| Volgfunctie |
1. Tracking methode: Front-end ingebedde hardware tracking
2- Volgmodus: handmatig, automatisch volgen, ondersteuning van radarverbinding
3Video-switching: digitale high-definition zichtbaar licht/digitale infrarood video-switching tracking
4- Tracking functie: ingebouwd in meerdere tracking algoritmen, ondersteunt multi-target detectie, automatische opname, automatische zoom tijdens het traceren, realtime weergave van het doel traject,anti-overgangsversperring, etc. Handmatig en automatisch volgen, ondersteunen van radarverbinding volgen; ondersteunen van doelherkenning tijdens het traceringsproces; ondersteunen van identificatie en tracering;Ondersteuning van adaptieve tracking van de luchtgolfpoort, en de grootte van de opsporingsdoos kan worden aangepast aan de doelgrootte.
Tracking display: uitgerust met tracking target eagle eye display, kan de positie van het oog willekeurig worden aangepast, ondersteunt het doel 2, 4 en 8x vergroting display |
| Analyse |
1Gebouwd in 16top computing power processor
2Implementatiemethode: ingebouwde intelligente analyse-module aan de voorzijde
3. Detectie van abnormaal gedrag: ondersteunt doelherkenning; ondersteunt regionale inbraakdetectie, grensoverschrijdende inbraakdetectie, bewegingsdetectie, enz.
Klassificatieherkenning: ondersteunt classificatieherkenning van doelen zoals mensen, auto's, drones, vogels, enz. (vereist hulp van de klant bij het verstrekken van datasets) |
| Verbetering van de functie |
1. Health management: Ondersteunt zelftest, status query en foutcode feedback, en ondersteunt hardware health queries zoals zichtbaar licht, thermische beeldvorming componenten,motoren met horizontale toonhoogte, chiptemperatuur en looptijd
2. Gegevensfeedback: Het heeft real-time/query feedback en positioneringsfuncties voor lensveldhoek, vergroting, ZOOM/FOCUS waarde en draaiplaathoek,en ondersteunt realtime query/feedback en positioneringsfuncties voor horizontale en pitchhoeken
Upgrade en onderhoud: kan op afstand opnieuw worden gestart, remote upgrade functie, handig voor systeemonderhoud |
| Indeksparameters van de servo-draaiplaatmodule |
| Eenassige draaitafel |
1. Rotatiehoek van draaitafel: continue rotatie in azimuth N × 360 °
2Maximale azimuthsnelheid: ≥ 130 °/s
3Minimale azimuthsnelheid: ≤ 0,1 °/s
4Maximale azimuthversnelling: ≥ 90 °/s2
5. Orientatie nauwkeurigheid: ≤ 0,1 °
6. Minimale reactietijd met vaste richting: ≤ 2 s (stabiel van 0 ° tot 90 °)
Regelaarsbereik van de toonhoogte: niet minder dan -25 ° tot 10 ° |
VI.:Voorzieningen van het product
|
Productkenmerken
|
Het anti-dronesysteem van Hai Dong Qing kan de bewegingen van drones in realtime volgen.Het systeem kan snel drone doelen identificeren en opsporen., het verkrijgen van hun locatie, snelheid, en vliegtraject in real-time.
|
|
Inmenging en misleiding
|
Het systeem heeft krachtige verstorings- en bedriegingsmogelijkheden.of terug naar de basisIn de misleidingsmodus gebruikt het systeem GNSS-spoofing-technologie om drones van hun beoogde vliegroute te leiden, weg van de beperkte en kerngebieden.
|
|
Situatieanalyse en besluitvorming
|
Het Hai Dong Qing anti-drone systeem kan de situatie van gedetecteerde dreigingen met drones analyseren en gebruikers ondersteuning bieden bij het nemen van beslissingen.Het systeem beoordeelt snel het dreigingsniveau van drones met behulp van real-time gegevens verkregen van radar., optische sensoren en elektronische verkenningsapparatuur, gecombineerd met vooraf ingestelde bedreigingsbeoordelingsmodellen, en biedt gebruikers passende reactieaanbevelingen.
|
|
Gecoördineerde reactie op meerdere niveaus
|

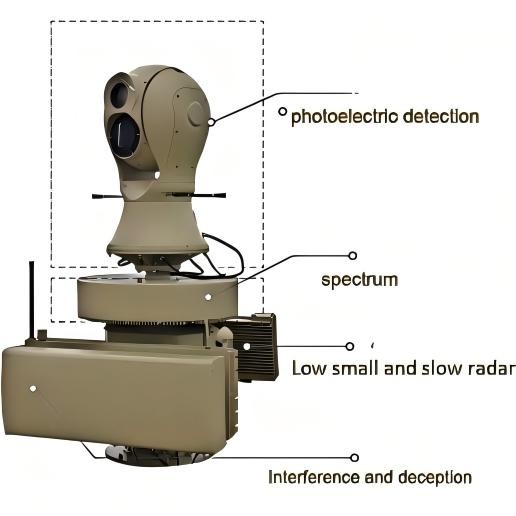

Het systeem ondersteunt drie- en twee-niveaus interconnectie-afvoermodussen met radar-, spectrum- en elektro-optische technologieën.spectrumdetectie, en electro-optische tracking samenwerken om een uitgebreide monitoring en tracking van drones te bieden, waarbij automatisch verstorings- of misleidingsstrategieën worden aangepast op basis van de dreigingsniveaus.In de modus van dubbele verbinding, kunnen gebruikers een combinatie van radar met spectrum, radar met elektro-optische,of spectrum met elektro-optische op basis van de werkelijke situaties om flexibel te gaan met dreigingen met drones in verschillende scenario's.
|
|
regionale bescherming
|
Het Hai Dong Qing anti-dronesysteem kan grote gebieden effectief beschermen.Met zijn uitgebreide dekking en krachtige monitoring- en verstoringsmogelijkheden kan het een uitgebreide bewaking van waarschuwingszones en kerngebieden bieden., zodat kritieke regio's veilig blijven tegen dreigingen van drones.
|
