| Functionele indicatoren |
| Standaardconfiguratie |

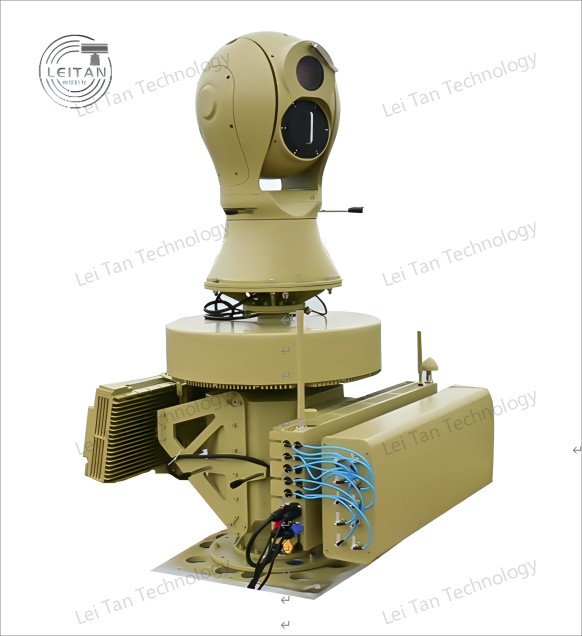

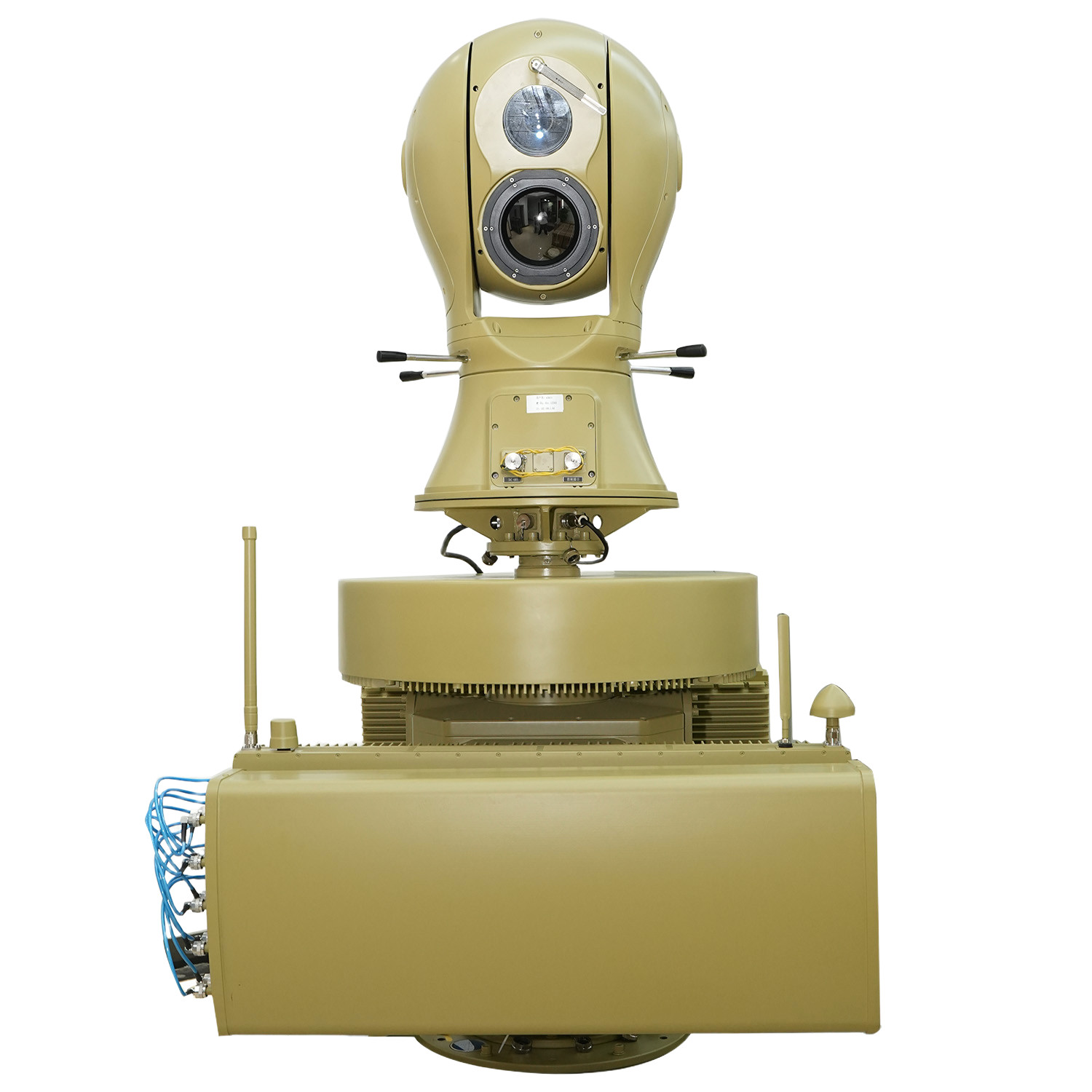

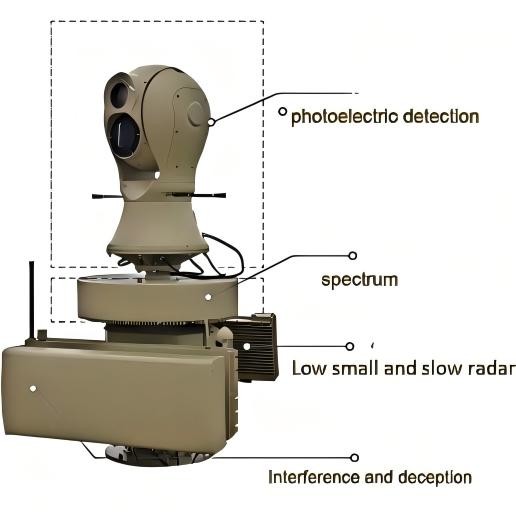

UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤ 95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |
| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
| Infrarood thermische beeldvorming |
Detector: ongecooide vanadiumoxide (VOx) infrarood brandpuntvlak
Spectrumbereik: 8 μm tot 14 μm
Resolutie: 640×512
NETD: beter dan 30mK
Brandpuntsafstand van het objectief: 31 tot 155 mm, 5x continue optische zoom
Beheersing van het objectief: elektrische zoom, handmatige/automatische scherpstelling
Beeldverbetering: SDE digitale beelddetailleverbeteringstechnologie
Polariteitspseudo-kleur: thermisch zwart, thermisch wit en meerdere pseudo-kleuropties beschikbaar
Beeldcorrectie: Helderheid, contrast, gammacorrectie
Codering: H.264/H.265/MJPEG
Ondersteunt een sterke lichtbeschermingsfunctie |
| High-definition zichtbaar licht |
Sensor:1/1.8 "doeloppervlak CMOS, ICR kleur naar zwart omzetting
Resolutie: 2688×1520
Verlichting: Kleur: 0,002 Lux; Zwart-wit: 0,0002 Lux
Codeerformaten: H.264/H.265/MJPEG
Beeldverbetering: Ondersteunt een breed dynamisch bereik, sterke lichtonderdrukking, elektronische beeldstabilisatie, 3D digitale geluidsreductie en automatische witbalans
Brandpuntlengte: 12,5 ̊775 mm, hoge-definitie elektrische zoomlens
Dehazing: Ondersteunt zowel optisch als elektronisch dehazing |
| Volgfunctie |
1. Tracking methode: Front-end ingebedde hardware tracking
2- Volgmodus: handmatig, automatisch volgen, ondersteuning van radarverbinding
3Video-switching: digitale high-definition zichtbaar licht/digitale infrarood video-switching tracking
4- Tracking functie: ingebouwd in meerdere tracking algoritmen, ondersteunt multi-target detectie, automatische opname, automatische zoom tijdens het traceren, realtime weergave van het doel traject,anti-overgangsversperring, etc. Handmatig en automatisch volgen, ondersteunen van radarverbinding volgen; ondersteunen van doelherkenning tijdens het traceringsproces; ondersteunen van identificatie en tracering;Ondersteuning van adaptieve tracking van de luchtgolfpoort, en de grootte van de opsporingsdoos kan worden aangepast aan de doelgrootte.
Tracking display: uitgerust met tracking target eagle eye display, kan de positie van het oog willekeurig worden aangepast, ondersteunt het doel 2, 4 en 8x vergroting display |
| Analyse |
1Gebouwd in 16top computing power processor
2Implementatiemethode: ingebouwde intelligente analyse-module aan de voorzijde
3. Detectie van abnormaal gedrag: ondersteunt doelherkenning; ondersteunt regionale inbraakdetectie, grensoverschrijdende inbraakdetectie, bewegingsdetectie, enz.
Klassificatieherkenning: ondersteunt classificatieherkenning van doelen zoals mensen, auto's, drones, vogels, enz. (vereist hulp van de klant bij het verstrekken van datasets) |
| Verbetering van de functie |
1. Health management: Ondersteunt zelftest, status query en foutcode feedback, en ondersteunt hardware health queries zoals zichtbaar licht, thermische beeldvorming componenten,motoren met horizontale toonhoogte, chiptemperatuur en looptijd
2. Gegevensfeedback: Het heeft real-time/query feedback en positioneringsfuncties voor lensveldhoek, vergroting, ZOOM/FOCUS waarde en draaiplaathoek,en ondersteunt realtime query/feedback en positioneringsfuncties voor horizontale en pitchhoeken
Upgrade en onderhoud: kan op afstand opnieuw worden gestart, remote upgrade functie, handig voor systeemonderhoud |
| Indeksparameters van de servo-draaiplaatmodule |
| Eenassige draaitafel |
1. Rotatiehoek van draaitafel: continue rotatie in azimuth N × 360 °
2Maximale azimuthsnelheid: ≥ 130 °/s
3Minimale azimuthsnelheid: ≤ 0,1 °/s
4Maximale azimuthversnelling: ≥ 90 °/s2
5. Orientatie nauwkeurigheid: ≤ 0,1 °
6. Minimale reactietijd met vaste richting: ≤ 2 s (stabiel van 0 ° tot 90 °)
Regelaarsbereik van de toonhoogte: niet minder dan -25 ° tot 10 ° |
