360° Multi-Beam Coverage Active Digital Phased Array Radar Drie-coördinaten informatie
Ik.Productbeschrijving

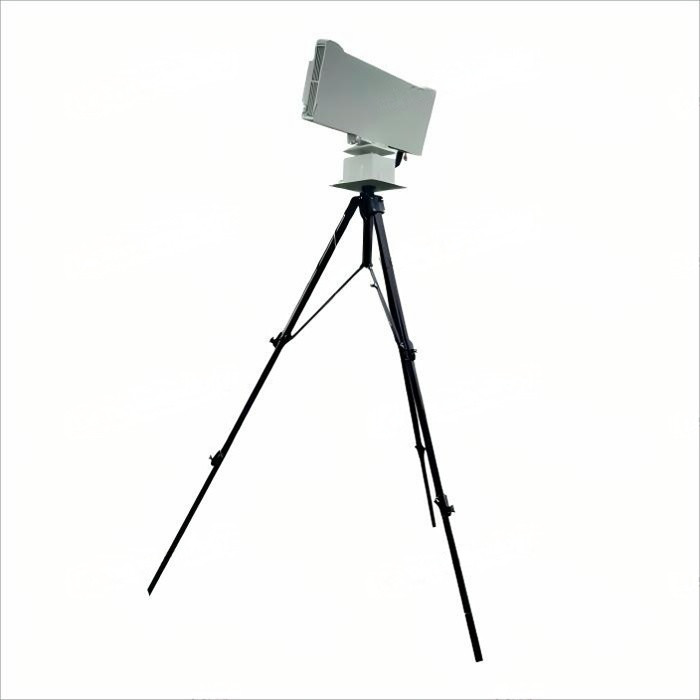

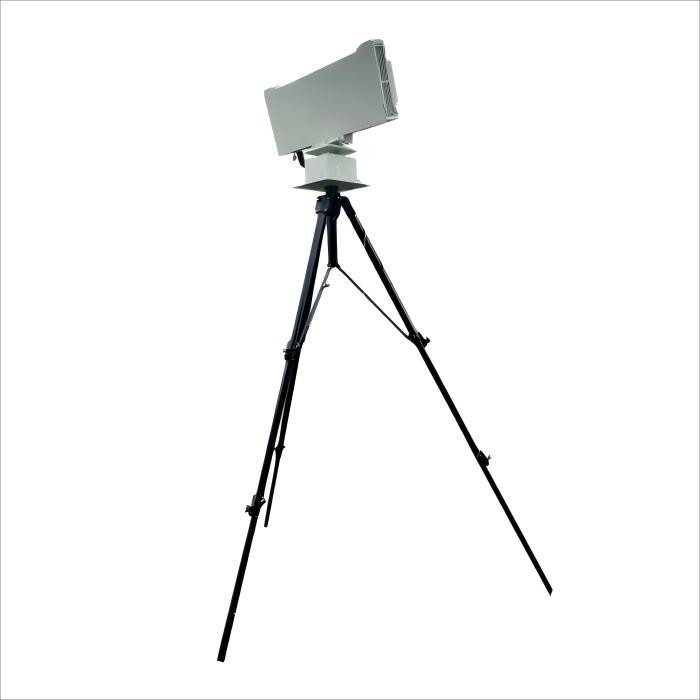

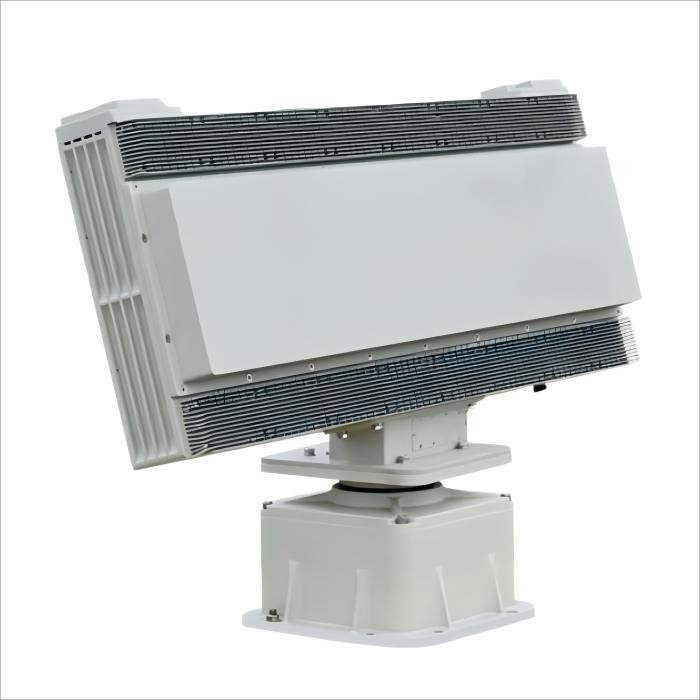

Het systeem bestaat uit de volgende belangrijkste componenten: een radararray, een mechanische draaitafel en een voedingsadapter.Het is speciaal ontworpen voor de beveiliging in kritieke gebieden zoals de grenzen.Het systeem wordt voornamelijk gebruikt om kleine en micro civiele drones te detecteren, te waarschuwen en te richten.met een nauwkeurige weergave van de belangrijkste parameters zoals de azimuth van het doel, afstand, hoogte en snelheid, die betrouwbare ondersteuning biedt voor veiligheidsbewaking en besluitvorming.
II. Kenmerken
1Het kan nog steeds een zeer nauwkeurige opsporing op lange afstand behouden, waardoor gebruikers nauwkeurige positie- en bewegingsinformatie krijgen.
2Stabiel werk om ervoor te zorgen dat de beveiligingsbewaking in belangrijke gebieden niet wordt beïnvloed door het weer.
3.De DBF-technologie heeft het anti-jammerend vermogen van radar aanzienlijk verbeterd, zodat het stabiel kan werken in een complexe elektromagnetische omgeving.
4De kenmerken van de detectie op lange afstand en de gemakkelijke installatie maken het mogelijk om zich snel aan te passen aan verschillende toepassingsscenario's en de moeilijkheid van inzet te verminderen.Verminderen van de inzetkosten en -tijd.
5Het actieve fase-array systeem wordt aangenomen, bevordert detectie effect, Het kan de drie coördinaten informatie van het doel te produceren.
III. Functies
1. Hoog nauwkeurige doelinformatieverwerving: azimuth, afstand, hoogte en snelheid en andere gedetailleerde gegevens.
2. Aanpassingsvermogen voor meerdere doelstellingen en complexe omgevingen: ondersteuning van meerdere doelstellingen en meerdere interferentieverwerkingsfuncties
3. Remote en geautomatiseerde bediening: de functies voor afstandsbediening, monitoring en zelftest verbeteren het gebruiksgemak en de betrouwbaarheid van het systeem.
4Samenwerking en schaalbaarheid: Ondersteuning van multi-device netwerken en collaboratieve detectie om de algehele prestaties van het systeem te verbeteren.
5Flexibel instellen van het beschermingsgebied kan het doelwit nauwkeurig lokaliseren en een inbraakalarm activeren.
6Het heeft de functie van doelfusieverwerking en ondersteunt foto-elektrische, frequentiecompensatie, interferentie, vanging, wegrijden, geluids- en lichtfusieverwerkingsfuncties.
7. Ondersteunt de koppeling tussen radar en pan-tilt, realiseert doel tracking en vangen bewijs, Ondersteunt automatische tracking mode, radar tracking mode en beeld tracking mode.
8. Ondersteunt netwerkcollaboratie, multi-site collaboratieve detectie mogelijkheden, en kan de blinde vlek in de buurt van de site falen vullen.
9. De mogelijkheid om de detectiegevoeligheid en het snelheidsbereik online aan te passen, terwijl de functie voor het filteren van abnormale trajectinterferenties wordt ondersteund, waardoor valse alarmen effectief worden verminderd.
IV. Specificaties
|
Werksysteem
|
Actieve digitale gefasiseerde matrix (azimut- en toonhoogte-scan) / gepulseerde Doppler |
| Werkfrequentieband |
X-band
|
|
Effectief detectiebereik
|
100 m tot 5,0 km (voor drones met RCS ≥ 0.01m2)
|
|
Azimuthdekking
|
360°, hoogtehoek 40°
|
|
Detectiesnelheid
|
1.8 km/u tot 270 km/u
|
|
Werktemperatuur
|
-45°C 55°C
|
|
Bergingstemperatuur
|
-45 °C +65 °C
|
|
Azimuthnauwkeurigheid
|
≤ 0,4°
|
|
Hoogte nauwkeurigheid
|
≤ 0,5°
|
|
Afstandsnauwkeurigheid
|
≤ 10 m
|
|
Snelheidsnauwkeurigheid
|
≤ 0,5 m/s
|
|
Gegevenspercentage
|
≥ 0,5 Hz (antenna-rotatiesnelheid 30 t/min)
|
|
Gegevensinterface
|
RJ45/1 100 Mbps Ethernet
|
|
Stroominvoer
|
≤ 400 W (verbruik) AC200-AC240 (invoer)
|
|
Gewicht
|
≤ 77 kg (gehele eenheid)
|
V. Grootte van het product
VI. Bedrijfsstijl
VII.Bedrijfsgebeurtenissen
