360°Dekt hoge precisie Multi-task verwerking Fased Array Radar afstandsbediening
I. Productbeschrijving

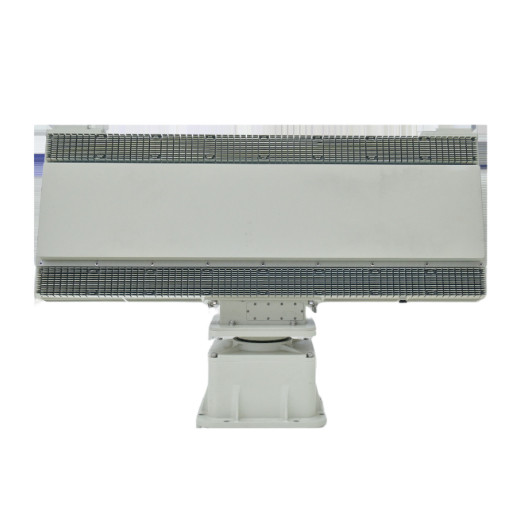

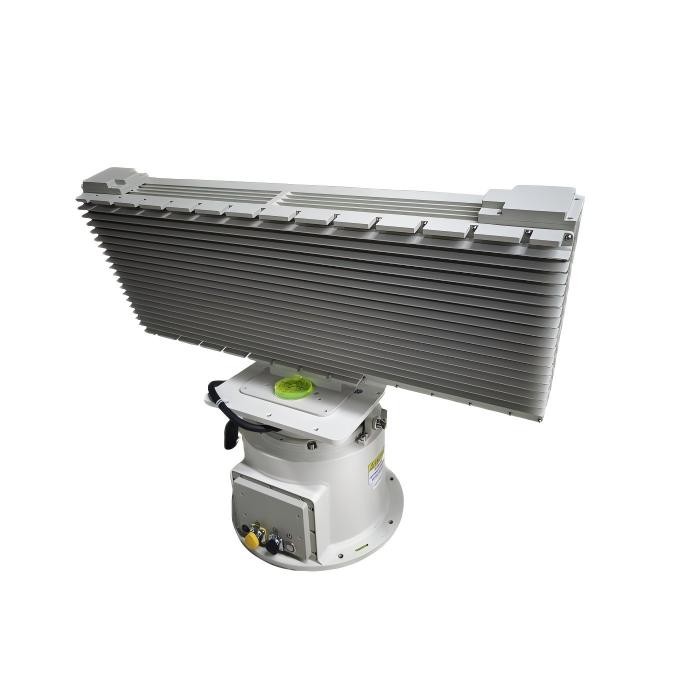

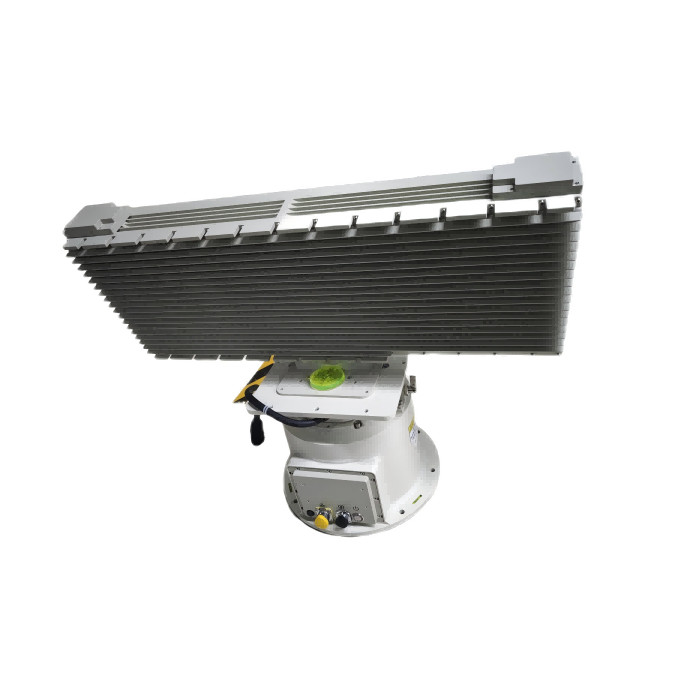

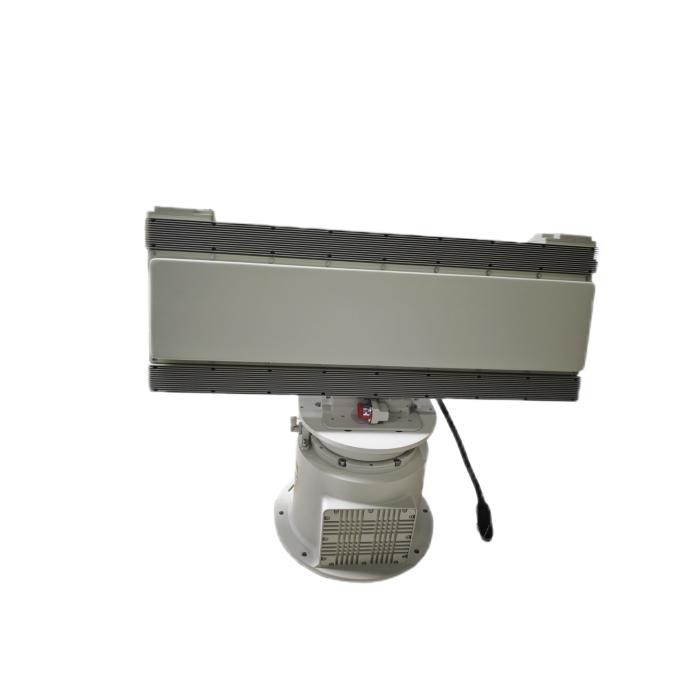

Het systeem bestaat uit een radarsysteem, een mechanische draaitafel en een voedingsadapter. Het is geschikt voor belangrijke gebieden zoals grens, omtrek, luchthaven en militaire basis.bewakings- en doellaanduiding van micro/kleine civiele UAV's, en kan nauwkeurig de spoorinformatie verkrijgen, zoals azimuth, afstand, hoogte en snelheid van het doel.
II. kenmerkend
1Het apparaat heeft de mogelijkheid om snel te scannen zonder traagheid en met een hoge gegevensoverdrachtsnelheid, die de taak van informatieverzameling en -overdracht efficiënt kan voltooien.
2De actieve fasearraytechnologie wordt toegepast om de radardetectieprestaties aanzienlijk te verbeteren en de driedimensionale coördinateninformatie van het doelwit nauwkeurig te geven.
3Het heeft een grote doelcapaciteit en kan tegelijkertijd meerdere doelen in het luchtruim monitoren en volgen.
4Een zeer flexibele langeafstands detectie, makkelijk in te stellen.
5Het heeft een all-weather en all-time werkvermogen en kan stabiel werken in slechte omgevingen zoals nacht, regen, sneeuw, mist en stof.
III. FVerzetting
|
Telecontrole
|
Ondersteuning
|
|
Locatie en oriëntatiefunctie
|
Ondersteuning
|
|
Online zelftestfunctie
|
Ondersteuning
|
|
Uitgaande bericht
|
Ondersteunt afstand, snelheid, hoek, enz.
|
|
Meerdere doelen volgen
|
Ondersteunt real-time tracking van alle trajecten met meerdere doelstellingen
|
|
Doelgroep fusieverwerkingsfunctie
|
Ondersteunt multi-sensor data fusie verwerking
|
|
Beheer van defensiezones
|
Ondersteunt het instellen van verdedigingszones en locatieert en activeert ingreepsalarmen nauwkeurig
|
|
Vermogen om te weerstaan aan verstoring
|
De gevoeligheid en anomalie traject filtering functies worden ondersteund om effectief te filteren van valse alarmen veroorzaakt door rommel
|
|
Online-controlefunctie
|
Ondersteunende werkstatus, storingalarm, apparatuur online/offline alarmfunctie;
|
|
Afstandsbediening en bediening
|
Ondersteunt realtime rapportage van toestelstatus
|
|
Adaptieve verwerking
|
Ondersteunt adaptieve verwerking van rommel voor bewegende doelen
|
|
Verbonden functies
|
Ondersteuning van de radar pan-tilt linking functie, doel tracking en vangen bewijs
|
|
Netwerkdekking voor meerdere locaties
|
Ondersteunt netwerk van meerdere apparaten, collaboratieve detectie van meerdere locaties en compensatie van blinde vlekken voor storingen in aangrenzende locaties
|
IV.Indicatorparameters
|
Werksysteem
|
Actieve digitale gefasiseerde matrix (azimut- en toonhoogte-scan) / gepulseerde Doppler
|
|
Werkfrequentieband
|
X-bandfrequentie
|
|
Effectieve detectie
|
100m~5,0km (drone RCS≥0,01m2)
|
|
Volledige dekking
|
40°
|
|
Opwaartse hoek dekking
|
360°
|
|
Detectiesnelheid
|
1.8km/h ¥270km/h
|
|
Richtingsnauwkeurigheid
|
≤ 0,5 ° (zoek) ≤ 0,3 ° (tracking)
|
|
Pitch accuracy
|
≤1,0° (zoek) ≤0,5° (tracering)
|
|
Afstandsnauwkeurigheid
|
≤ 10 m
|
|
Gegevenspercentage
|
≥ 0,2 Hz
|
|
Gegevensinterface
|
RJ45/1 Ik...een 100M ethernet
|
|
Stroominvoer
|
≤ 350 W (vermogenverbruik) AC200-AC240 (invoer)
|
|
Werktemperatuur
|
-40°C+55°C
|
|
Gewicht
|
≤ 48 kg (gehele machine)
|
V. Grootte van het product
VI. Concurrerend voordeel
1. Met snelle respons, hoge nauwkeurigheid van metingen en multi-tasking mogelijkheden, kan het efficiënt complexe taken uitvoeren en voldoen aan de behoeften van een verscheidenheid aan toepassingsscenario's.
2Met de kenmerken van hoge nauwkeurigheid en hoge gevoeligheid kan het nauwkeurige metingen realiseren onder verschillende meteorologische omstandigheden om de nauwkeurigheid en betrouwbaarheid van de gegevens te waarborgen.
3. Snelle reactie, hoge gegevensoverdracht, kan snel informatie verwerken en verzenden, de algehele operationele efficiëntie van het systeem verbeteren.
4Het heeft een uitstekende anti-interferentie prestaties, sterke aanpasbaarheid aan complexe doel omgeving,en kan stabiel werken in de storingsomgeving om de nauwkeurigheid van detectie en meting te garanderen.
5De niet-inertieel snelle scanning functie is gerealiseerd om de detectie, toelating en informatie-overdracht tijd van het doel signaal aanzienlijk te verkorten,Het is belangrijk dat het systeem in reële tijd en op tijd werkt..
