Actieve fasearray antenne elektronische scanning UAV detectie radar voor X-band
Ⅰ.Productbeschrijving

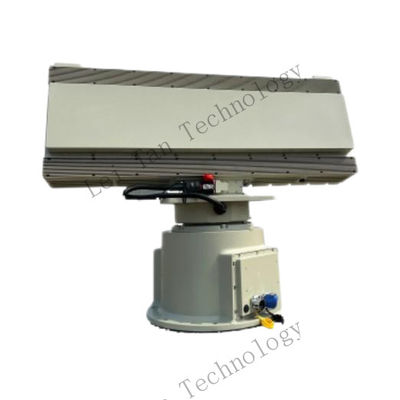

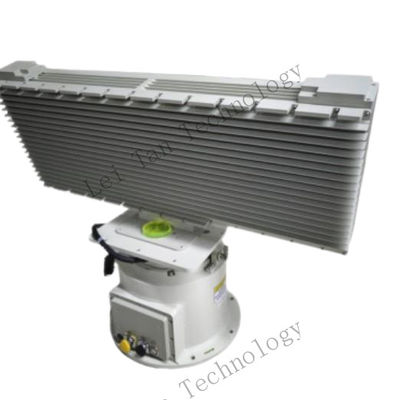

Het Active Electronically Steered Array System is een geavanceerde radaroplossing die speciaal is ontworpen voor het detecteren, waarschuwen,en doelstelling van micro- en kleine civiele UAV's (Unmanned Aerial Vehicles) in kritieke gebieden zoals grenzenDit systeem bestaat uit een radar, een mechanische draaitafel en een voedingsadapter.samenwerken om nauwkeurige baaninformatie te verstrekken, inclusief het azimuth van het doel, bereik, hoogte en snelheid.
Ⅱ. Productkenmerken
1.Hoog real-time en hoge precisie Het systeem zorgt voor een zeer nauwkeurige opsporing van afgelegen doelen, waardoor de grenswachten betrouwbare informatie krijgen voor een effectieve besluitvorming.
2Sterke aanpassingsvermogen voor het milieu Het werkt 24 uur per dag en in alle weersomstandigheden, waaronder nacht, regen, sneeuw, mist en stof, waardoor continue monitoring zonder onderbreking wordt gewaarborgd.
3.Hoge flexibiliteit Het systeem is ontworpen voor het opsporen van doelen op lange afstand en is eenvoudig in te stellen, zodat het snel in verschillende omgevingen kan worden ingezet.
4.DBF-technologie De digitale beamforming-technologie (DBF) maakt het mogelijk om meerdere stralen uit te zenden, waardoor de anti-jamming-mogelijkheden van het systeem worden verbeterd.
5.Fased Array System Met behulp van een geavanceerd actief fasearray-systeem verbetert het de radardetectieprestaties en geeft het driedimensionale coördinateninformatie van doelen.
6.Hoge kosteneffectiviteit
Door continue optimalisatie bereikt het product een perfecte balans tussen detectieprestaties, betrouwbaarheid, bruikbaarheid en economie.
Ⅲ.Productenfuncties
|
Afstandsbediening
|
Ondersteunt afstandsbediening
|
|
Positionering en oriëntatie
|
Heeft positionerings- en oriëntatiefuncties
|
|
Informatie-uitvoer
|
Ondersteunt het verkrijgen van informatie zoals de afstand, snelheid en hoek van het gedetecteerde object
|
|
Multi-target tracking
|
Ondersteunt multi-target tracking switching logica; kan alle traject van meerdere doelen in realtime volgen
|
|
Doelstelling fusieverwerkingsfunctie
|
Ondersteunt multi-sensor data fusie verwerking functie
|
|
Beheer van defensiezones
|
Kan flexibel verdedigingszones instellen, nauwkeurig lokaliseren en inbraakalarmen activeren.
|
|
Anti-interferentievermogen
|
Het heeft online aanpassingsmogelijkheden voor detectie gevoeligheid/snelheidsbereik en de mogelijkheid om abnormale trajectinterferentie te filteren.het kan effectief valse alarmen veroorzaakt door rommel filteren
|
|
Online-controlefunctie
|
heeft functies voor het controleren van de werksituatie en het waarschuwen voor storingen; heeft een offline alarmmogelijkheid
|
|
Status van de afstandsbewaking
|
heeft mogelijkheden voor afstandsbewaking, kan de status van de apparatuur in realtime melden; heeft een online/offline alarmmogelijkheid
|
|
Online zelfinspectiefunctie
|
De apparatuur heeft een online zelfinspectiefunctie
|
|
Adaptieve verwerkingsvermogen
|
Het heeft de mogelijkheid om het doel te verplaatsen en de mogelijkheid om de kaart te verwerken.
|
|
Verbindingsfunctie
|
heeft een radarpan-tilt-linkingfunctie, doelopsporing en vangst voor bewijsmateriaal (automatische opsporingsmodus, radaropsporingsmodus, beeldopsporingsmodus)
|
|
Multi-site netwerk voor het vullen van blinde vlekken
|
heeft functies voor het netwerken van meerdere apparaten; heeft mogelijkheden voor collaboratieve detectie op meerdere locaties; heeft mogelijkheden voor het vullen van blinde vlekken in geval van storingen van aangrenzende locaties
|
Ⅳ.Productenparameters
|
Werksysteem
|
Actieve digitale fasearray (azimut mechanische scanning + elevatie elektronische scanning) / puls Doppler.
|
|
Werkfrequentieband
|
X-band
|
|
Effectief detectiebereik
|
100m ∼5,0km (drone RCS≥0,01m2).
|
|
Azimuthdekking
|
360°
|
|
Dekking van de hoogte
|
40°
|
|
Detectiesnelheid
|
1.8km/h ¥270km/h
|
|
Azimuthnauwkeurigheid
|
≤0,5° (zoek) ≤0,3° (traceer)
|
|
Hoogte nauwkeurigheid
|
≤1,0° (zoek) ≤0,5° (traceer).
|
|
Afstandsnauwkeurigheid
|
≤ 10 m
|
|
Gegevenspercentage
|
≥ 0,2 Hz.
|
|
Gegevensinterface
|
RJ45/1 100 Mbps Ethernet
|
|
Invoervermogen
|
≤ 350 W (vermogenverbruik) AC200-AC240 (invoer)
|
|
Werktemperatuur
|
- 40°C ̊ + 55°C.
|
|
Gewicht
|
≤ 48 kg (gehele machine).
|
