Hoog geïntegreerde modulairiteit Integratie van optische tracking met een bereik van 5 km DirectionalAnti-UAVSystem
Ik.Productbeschrijving

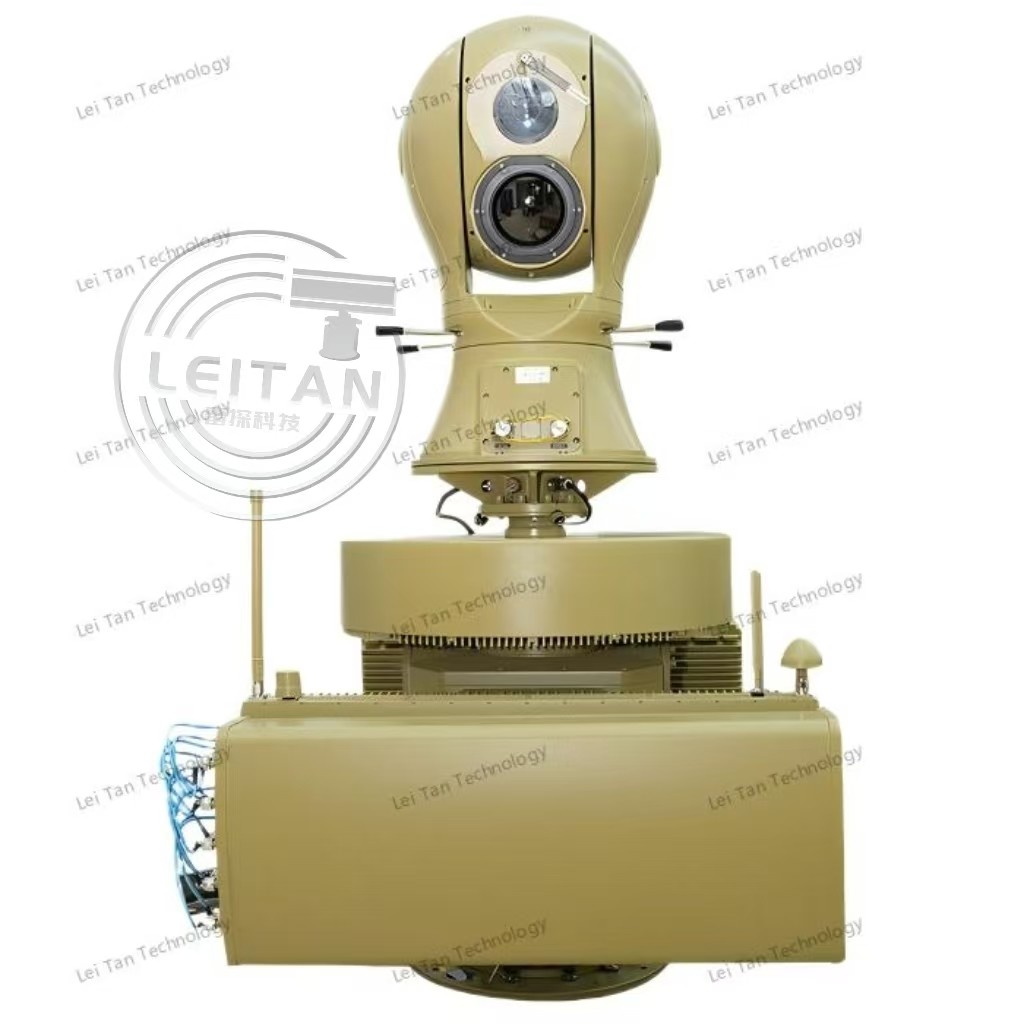

Het Haidongqing Directional Anti-UAV-systeem is een sterk geïntegreerd modulair apparaat, speciaal ontworpen om grote beschermingszones voor privé-eigendom en de veiligheid van grote evenementenlocaties te beschermen.Het integreert meerdere geavanceerde technologieën zoals elektro-optische tracking., full-spectrum monitoring, radar, radiofrequentie-interferentie en GNSS-spoofing, waardoor UAV's in realtime kunnen worden gevolgd, gedetecteerd, geïnterfereerd en vervalst.radiofrequentie detectie, en electro-optische tracking, het systeem bouwt een vijf-in-één defensie systeem dat flexibel kan reageren op verschillende bedreigingen en de veiligheid van belangrijke gebieden kan waarborgen.
II. Productkenmerken
Hoge integratie
Het Haidongqing Directional Anti-UAV-systeem integreert meerdere functies, waaronder radar, optische sensoren, elektronische verkenningsuitrusting en elektronische tegengerelateerde apparaten.in één eenheidDit geïntegreerde structurele ontwerp zorgt voor een compacte en efficiënte systeemopstelling.De hoge integratie verbetert niet alleen de prestatiestabiliteit van het systeem, maar verhoogt ook de visuele herkenbaarheid en afschrikkende kracht.
Multi-methode detectie
Het systeem combineert frequentiespectrumdetectie, radardetectie en elektro-optische tracking om actieve en passieve detectiemethoden effectief aan te vullen.De detectie van het frequentiespectrum kan de signaalkenmerken van UAV's identificeren, radar detectie biedt driedimensionale coördinaten informatie, en elektro-optische tracking kan toezicht houden en verdachte doelen in real time te bevestigen.Deze multi-methode detectie benadering stelt het systeem in staat om efficiënt te monitoren en te volgen UAV's binnen een bereik van 5 kilometer.
Meerdere niveaus van beheer en controle
Het Haidongqing Directional Anti-UAV-systeem ondersteunt drie niveaus van koppeling (radar + frequentiespectrum + elektro-optische) en tweeledige koppeling reactie modi.Het kan de responsstrategieën flexibel aanpassen aan verschillende dreigingsniveaus en toepassingsscenario'sDit multi-level management- en controlemechanisme zorgt ervoor dat het systeem snel nauwkeurige beslissingen en reacties kan nemen wanneer het geconfronteerd wordt met complexe en variabele dreigingen van UAV's.
Flexible interferentie- en spoofmodus
Het systeem is uitgerust met handmatige of automatische interferentiemodi die UAV's kunnen dwingen te landen of te zweven.Deze flexibele combinatie van interferentie- en spoofingmodussen biedt gebruikers verschillende reactieopties om effectief om te gaan met verschillende soorten dreigingen van UAV's..
Brede dekking
Het radardetectie- en frequentiespectrumdetectiebereik van het Haidongqing Directional Anti-UAV-systeem kan 5 kilometer bereiken, en de elektro-optische trackingafstand kan meer dan 5000 meter bedragen.Deze brede dekking stelt het systeem in staat om grote gebieden effectief te bewaken en de veiligheid van belangrijke zones tegen dreigingen van UAV's te waarborgen..
III. Functies van het product
Real-time monitoring en tracking
Het Haidongqing Directional Anti-UAV-systeem kan de dynamiek van UAV's in realtime volgen.en elektro-optische tracking, kan het systeem snel UAV-doelen detecteren en vastleggen, en real-time informatie verkrijgen over hun positie, snelheid en vliegtraject.
Interferentie en spoofing
Het systeem is uitgerust met krachtige interferentie en spoofing mogelijkheden. In interferentie modus kan het systeem handmatig of automatisch activeren radiofrequentie interferentie, waardoor UAV's te landen,In de spoofingmodus gebruikt het systeem GNSS-spoofingtechnologie om UAV's van hun geplande routes en van de waarschuwings- en kernzones af te leiden.
Situatieanalyse en beslissingsondersteuning
Het Haidongqing Directional Anti-UAV-systeem kan het dreigingsniveau van gedetecteerde UAV's analyseren en gebruikers ondersteuning bieden bij het nemen van beslissingen.optische sensoren, en elektronische verkenningsapparatuur met een vooraf ingesteld dreigingsbeoordelingsmodel, kan het systeem snel het dreigingsniveau van UAV's bepalen en de desbetreffende reactievoorstellen geven.
Multi-level linking reactie
Het systeem ondersteunt drie niveaus koppeling (radar + frequentiespectrum + elektro-optische) en dual-linking reactie modi.en electro-optische tracking samenwerken om UAV's volledig te monitoren en te volgen en automatisch interferentie of spoofing strategieën aan te passen op basis van het dreigingsniveauIn de dual-linkage-modus kunnen gebruikers een combinatie van radar en frequentiespectrum, radar en elektro-optische,of frequentie spectrum en elektro-optische koppeling om flexibel om te gaan met UAV bedreigingen in verschillende scenario's.
Bescherming van het gebied
Het Haidongqing Directional Anti-UAV-systeem kan grote gebieden effectief beschermen.De brede dekking en de sterke monitoring- en interferentiemogelijkheden maken het mogelijk om de waarschuwings- en kernzones op een uitgebreide manier te controleren., waarbij de veiligheid van belangrijke gebieden tegen dreigingen van UAV's wordt gewaarborgd.
V. Productparameters
| Functionele indicatoren |
| Standaardconfiguratie |
UAD-XTF-PZGLE05 (radar, spectrum, elektro-optische, verstoring, misleiding, controller en beheerssoftware) |
| Afstand van detectie |
≥ 5 km |
| Detectiefrequentieband |
70 MHz tot 6000 MHz, Let op: Andere frequentiebanden kunnen worden aangepast |
| Misleidende frequentie |
GPS/GALILEO/GLONASS/Beidou |
| Misleidende afstand |
≥ 1 km |
| Interferentieband |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| radarparameters |
Gedetailleerde parameters worden hieronder weergegeven: prestatieparameters van de radarmodule |
| opto-elektronische parameters |
Parameters van de fotovoltaïsche modules Gedetailleerde parameters zijn opgenomen in de onderstaande tabel *4 Performance parameters van de fotovoltaïsche modules |
| Mechanische indicatoren |
| windweerstand |
10sterke wind |
| Werktemperatuur |
-40°C55°C |
| Bergingstemperatuur |
-45°C65°C |
| beschermingskwalificatie |
IP65 |
| Werkvochtigheid |
≤95% |
| gegevensinterface |
RJ45 |
| aansluiting |
Spanning: 220V
Vermogen: ≤550W (detectiemodus), ≤1950W (tegenmaatregelmodus) |
| gewicht |
250 kg |
| Grootte |
850 mm x 850 mm x 1700 mm |
| Kenmerken van het platform |
Witte lijst en zwarte lijst, realtime detectie, optische tracking, automatische tegenmaatregelen, handmatige tegenmaatregelen, GIS kaart. |
| Parameters van de indicator van de spectrumdetectiemodule |
| Detectiefrequentieband |
20 MHz-6 GHz |
| Detectieradius |
≥ 5 km |
| Identificeer de afstand van de straal |
≥ 5 kilometer, kan sommige drones merken en modellen herkennen |
| Detectiehoek |
360° |
| Hoekmatigheidsfout (kwartier van de gemiddelde wortel) |
Afstand van 5 km of meer ≤ 1° |
| Minimale opsporingshoogte |
< 0 m |
| Parameters van de indicator van de interferentiemodule |
| Interferentieband |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| aansluiting |
50 W |
| Interferentieafstand |
3 km. |
| Parameters van de radarmodule |
| Werksysteem |
Fase-array systeem (azimuth scanning+elevation phase scanning) |
| Werkfrequentieband |
Xband |
| Effectief detectievermogen |
≥ 5,0KM (UAV) |
| ≥ 8,0KM ((Voetgangers) |
| ≥ 10,0 KM (voertuigen) |
| ≥ 5,0 km (boten) |
| De snelheid van het detecteren |
0.5m/s-83m/s |
| Azimuthnauwkeurigheid |
≤ 0,3° (zoek); ≤ 0,3° (sporen) |
| Genauigheid van de toonhoogte |
≤1,0° (zoeken);≤0,5° (sporen) |
| Gegevenspercentage |
≤ 5 s/cirkel |
| Parameters van de index van de opto-elektronica-module |
| Werkafstand |
Bij zichtbaarheid in de atmosfeer ≥ 20 km, luchtvochtigheid ≤ 50% RH en temperatuurverschil> 6K, zichtbaar licht detectieafstand ≥ 5000m, traceringsafstand ≥ 4000m, herkenningsafstand ≥ 3000m voor 0.3 m × 0.3m doelwitten voor onbemande luchtvaartuigen; thermische beeldopsporing ≥ 1500 m, opsporing ≥ 1000 m, herkenning ≥ 1000 m |
| Infrarood thermische beeldvorming |
Detector: ongecooide vanadiumoxide (VOx) infrarood brandpuntvlak
Spectrumbereik: 8 μm tot 14 μm
Resolutie: 640×512
NETD: beter dan 30mK
Brandpuntsafstand van het objectief: 31 tot 155 mm, 5x continue optische zoom
Beheersing van het objectief: elektrische zoom, handmatige/automatische scherpstelling
Beeldverbetering: SDE digitale beelddetailleverbeteringstechnologie
Polariteitspseudo-kleur: thermisch zwart, thermisch wit en meerdere pseudo-kleuropties beschikbaar
Beeldcorrectie: Helderheid, contrast, gammacorrectie
Codering: H.264/H.265/MJPEG
Ondersteunt een sterke lichtbeschermingsfunctie |
| High-definition zichtbaar licht |
Sensor:1/1.8 "doeloppervlak CMOS, ICR kleur naar zwart omzetting
Resolutie: 2688×1520
Verlichting: Kleur: 0,002 Lux; Zwart-wit: 0,0002 Lux
Codeerformaten: H.264/H.265/MJPEG
Beeldverbetering: Ondersteunt een breed dynamisch bereik, sterke lichtonderdrukking, elektronische beeldstabilisatie, 3D digitale geluidsreductie en automatische witbalans
Brandpuntlengte: 12,5 ̊775 mm, hoge-definitie elektrische zoomlens
Dehazing: Ondersteunt zowel optisch als elektronisch dehazing |
| Volgfunctie |
1. Tracking methode: Front-end ingebedde hardware tracking
2- Volgmodus: handmatig, automatisch volgen, ondersteuning van radarverbinding
3Video-switching: digitale high-definition zichtbaar licht/digitale infrarood video-switching tracking
4- Tracking functie: ingebouwd in meerdere tracking algoritmen, ondersteunt multi-target detectie, automatische opname, automatische zoom tijdens het traceren, realtime weergave van het doel traject,anti-overgangsversperring, etc. Handmatig en automatisch volgen, ondersteunen van radarverbinding volgen; ondersteunen van doelherkenning tijdens het traceringsproces; ondersteunen van identificatie en tracering;Ondersteuning van adaptieve tracking van de luchtgolfpoort, en de grootte van de opsporingsdoos kan worden aangepast aan de doelgrootte.
Tracking display: uitgerust met tracking target eagle eye display, kan de positie van het oog willekeurig worden aangepast, ondersteunt het doel 2, 4 en 8x vergroting display |
| Analyse |
1Gebouwd in 16top computing power processor
2Implementatiemethode: ingebouwde intelligente analyse-module aan de voorzijde
3. Detectie van abnormaal gedrag: ondersteunt doelherkenning; ondersteunt regionale inbraakdetectie, grensoverschrijdende inbraakdetectie, bewegingsdetectie, enz.
Klassificatieherkenning: ondersteunt classificatieherkenning van doelen zoals mensen, auto's, drones, vogels, enz. (vereist hulp van de klant bij het verstrekken van datasets) |
| Verbetering van de functie |
1. Health management: Ondersteunt zelftest, status query en foutcode feedback, en ondersteunt hardware health queries zoals zichtbaar licht, thermische beeldvorming componenten,motoren met horizontale toonhoogte, chiptemperatuur en looptijd
2. Gegevensfeedback: Het heeft real-time/query feedback en positioneringsfuncties voor lensveldhoek, vergroting, ZOOM/FOCUS waarde en draaiplaathoek,en ondersteunt realtime query/feedback en positioneringsfuncties voor horizontale en pitchhoeken
Upgrade en onderhoud: kan op afstand opnieuw worden gestart, remote upgrade functie, handig voor systeemonderhoud |
| Indeksparameters van de servo-draaiplaatmodule |
| Eenassige draaitafel |
1. Rotatiehoek van draaitafel: continue rotatie in azimuth N × 360 °
2Maximale azimuthsnelheid: ≥ 130 °/s
3Minimale azimuthsnelheid: ≤ 0,1 °/s
4Maximale azimuthversnelling: ≥ 90 °/s2
5. Orientatie nauwkeurigheid: ≤ 0,1 °
6. Minimale reactietijd met vaste richting: ≤ 2 s (stabiel van 0 ° tot 90 °)
Regelaarsbereik van de toonhoogte: niet minder dan -25 ° tot 10 ° |

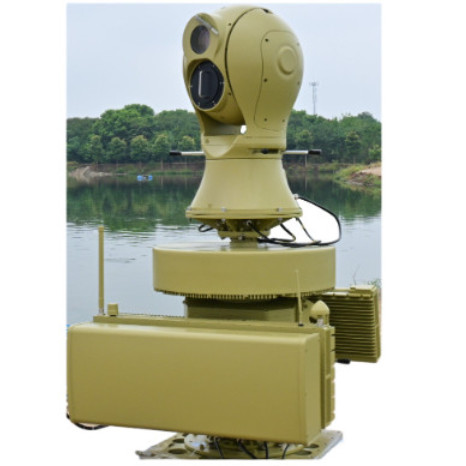

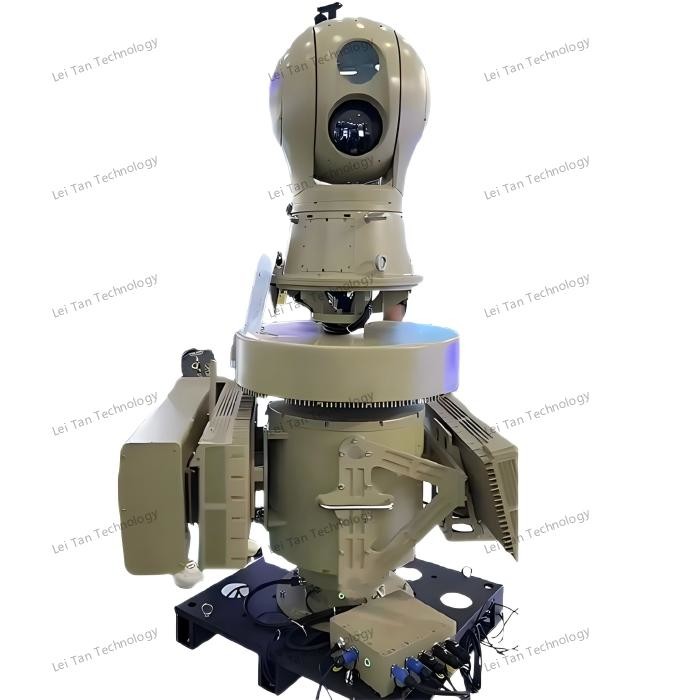

VI:Voorbeelden van het product
|
Productkenmerken
|
Het anti-dronesysteem van Hai Dong Qing kan de bewegingen van drones in realtime volgen.Het systeem kan snel drone doelen identificeren en opsporen., het verkrijgen van hun locatie, snelheid, en vliegtraject in real-time.
|
|
Inmenging en misleiding
|
Het systeem heeft krachtige verstorings- en bedriegingsmogelijkheden.of terug naar de basisIn de misleidingsmodus gebruikt het systeem GNSS-spoofing-technologie om drones van hun beoogde vliegroute te leiden, weg van de beperkte en kerngebieden.
|
|
Situatieanalyse en besluitvorming
|
Het Hai Dong Qing anti-drone systeem kan de situatie van gedetecteerde dreigingen met drones analyseren en gebruikers ondersteuning bieden bij het nemen van beslissingen.Het systeem beoordeelt snel het dreigingsniveau van drones met behulp van real-time gegevens verkregen van radar., optische sensoren en elektronische verkenningsapparatuur, gecombineerd met vooraf ingestelde bedreigingsbeoordelingsmodellen, en biedt gebruikers passende reactieaanbevelingen.
|
|
Gecoördineerde reactie op meerdere niveaus
|
Het systeem ondersteunt drie- en twee-niveaus interconnectie-afvoermodussen met radar-, spectrum- en elektro-optische technologieën.spectrumdetectie, en electro-optische tracking samenwerken om een uitgebreide monitoring en tracking van drones te bieden, waarbij automatisch verstorings- of misleidingsstrategieën worden aangepast op basis van de dreigingsniveaus.In de modus van dubbele verbinding, kunnen gebruikers een combinatie van radar met spectrum, radar met elektro-optische,of spectrum met elektro-optische op basis van de werkelijke situaties om flexibel te gaan met dreigingen met drones in verschillende scenario's.
|
|
regionale bescherming
|
Het Hai Dong Qing anti-dronesysteem kan grote gebieden effectief beschermen.Met zijn uitgebreide dekking en krachtige monitoring- en verstoringsmogelijkheden kan het een uitgebreide bewaking van waarschuwingszones en kerngebieden bieden., zodat kritieke regio's veilig blijven tegen dreigingen van drones.
|
