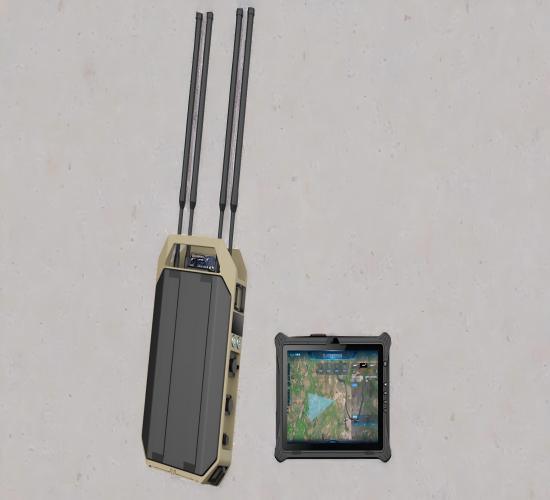

12Kkm Full-Spectrum Tracking Anti-Drone Systeem - Video Bewijs Editie

Ⅰ.  Productoverzicht

Dit apparaat integreert full-spectrum detectie, drone- en pilootpositionering, FPV-video-opname en -opslag. Het is in staat om quadcopters, fixed-wing drones van het type DIY en FPV-drones nauwkeurig te identificeren in complexe elektromagnetische omgevingen en biedt hoorbare, visuele en vibratie-waarschuwingen. Het wordt voornamelijk gebruikt in scenario's zoals routinematige patrouilles, bescherming van kritieke activa, teamoperaties en onderzoek en bewijsgaring.

Ⅱ. Productkenmerken

1. Full-Band Detectie:

Omvat de volledige frequentieband van 70 MHz tot 6,2 GHz.

2. FPV Band Dekking:

Volledige dekking van analoge video-overdracht van 300 MHz tot 6,2 GHz.

3. Precisie Positionering:

Bewaakt multidimensionale informatie van drones, waaronder locatie (breedte- en lengtegraad, azimut), snelheid, vliegroute en positie van de afstandsbediening (breedte- en lengtegraad, azimut).

4. Video-onderschepping:

In staat om alle analoge video-overdrachten te onderscheppen om FPV-inbraken en real-time dynamiek vanuit het "first-person perspective" te analyseren.

5. Superieure Detectiemogelijkheid:

Detectie- en decryptiebereik kan oplopen tot 12 km.

6. Multi-End Alarm Push:

Stuurt alarminformatie naar meerdere mobiele apparaten, waardoor teamsamenwerking en efficiënte respons mogelijk worden.

Ⅲ. Functieanalyse

1. Vier detectie- en analysemodi

Spectrumdetectie + DID-decryptie + RID-decryptie + FPV-video-overdrachtdetectie

2. FPV Real-Time Video-onderschepping

Full-Band Video-overdrachtdetectie: Geeft "0" latentie real-time video weer.

3. Identificatie en lokalisatie over lange afstand

Detectie- en decryptiebereik: Tot 12 km+ (geverifieerd door meerdere veldtests).

4.Vijf diverse gebruiksmethoden

Rugzak + Handheld + Statiefmontage + Voertuigmontage + Permanente installatie

5.Multi-End Alarm Push

Ondersteunt tabletweergave en bediening van het apparaat. Alarminformatie wordt via lokaal netwerk/cloud naar mobiele apps (meerdere apparaten) of commandocentra gestuurd.

Ⅳ. Productspecificaties

1. Identificatietypes:

Omvat mainstream drones zoals DJI, Autel, Hubsan, evenals FPV-race-drones en DIY-drones, goed voor 98% van de drones op de markt.

2. Frequentiebereik:

Ondersteunt aanpasbaar scannen van 70 MHz tot 6,2 GHz (standaard detectiebanden: 400 MHz, 800 MHz, 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz; andere banden kunnen door de gebruiker worden geconfigureerd).

3. FPV Video-overdrachtdetectie:

Ondersteunt detectie van alle analoge video-overdrachten binnen de band van 300 MHz tot 6 GHz (gebruikersaanpassing ondersteund).

4. Dronemodellen voor lokalisatie:

Volledige serie DJI-drones, geselecteerde modellen van Autel-drones.

Ⅴ. Productspecificaties

Ⅵ. Softwarefuncties van het product

1. Alarmontvangst: De tablet geeft een hoorbaar alarmsignaal bij ontvangsteen alarm van het hostapparaat (kan handmatig worden uitgeschakeld).

2. Drone-lokalisatie: In staat om de positie van drones te lokaliseren.

3. Pilootlokalisatie: In staat om de positie van de drone-operator te lokaliseren.

4. Uniek serienummer: Kan het unieke serienummer van drones identificeren.

5. Witte lijst en zwarte lijst: Drones met unieke serienummers kunnen aan een witte lijst worden toegevoegd; het systeem geeft automatisch een alarm wanneer drones die niet op de witte lijst staan, worden gedetecteerd.

6. Trajectvolging: Kan meerdere drone-vliegroutes tegelijkertijd weergeven.

7. Elektronische kaart: Beschikt over zowel online als offline elektronische kaartmogelijkheden.

8. Trajectweergave: In staat om vliegroutes opnieuw af te spelen.

9. Historische recordquery: Maakt het mogelijk om historische records (detectielogboeken) op te vragen en te downloaden.

10. Navigatie-spoofing-interface: Uitgerust met een gereserveerde interface voornavigatie-spoofing.

11. Werkingsmodus: Ondersteunt zowel lokale als cloud-implementatie (met toekomstige upgrade naar cloud).

12. Toegang met meerdere apparaten: In staat om toegang vanaf meerdere apparaten te ondersteunen.

13. Real-time videoweergave: In staat om real-time videofeeds weer te geven.

Ⅶ. Hardwarefuncties van het product

1. Afmetingen apparaat: Ongeveer 343 mm × 230 mm × 86 mm (L × B × H).

2. Batterij: Verwijderbaar, met een capaciteit van 25Ah; afmetingen 65 mm × 73 mm × 148 mm.

3. Upgrade-interface voor extra kaarten (USB).

4. Oplaadinterface (met behulp van een speciale luchtvaartstekkerstructuur).

5. Waterdicht ontwerp van de apparaatstructuur, IP66-classificatie.

6. GPS-positioneringsfunctie.

7. Tabletmontagefunctie; ondersteunt het gebruik van een tablet die op het apparaat is gemonteerd.

8. Ondersteunt meerdere gebruiksvormen, waaronder rugzak, vast en voertuigmontage.

9. De rugzak heeft compartimenten voor antennes en tabletopslag.

10. Batterijniveau-weergavefunctie (Coulomb-teller).

11. RJ45-netwerkfunctie.

12. Ingebouwde 4G-netwerkfunctie (zowel internationaal als nationaal).

Ⅷ. ProductApparaatlijst

Ⅸ. ProductBedieningsinterface

Ⅹ. Toepassingsscenario's
