Omni-directionele 360°-scan High-speed Target Tracking Border Security Radar met naadloze RJ45 Ethernet-integratie
I. Productbeschrijving
Speciaal ontworpen voor grensbeveiliging, militaire installaties en beveiliging van kritieke infrastructuur,Dit geavanceerde radarsysteem combineert volledige 360° omni-directionele scanning met hoge snelheid doel tracking mogelijkheden, die een uitgebreide, real-time luchtruimtebewaking biedt.

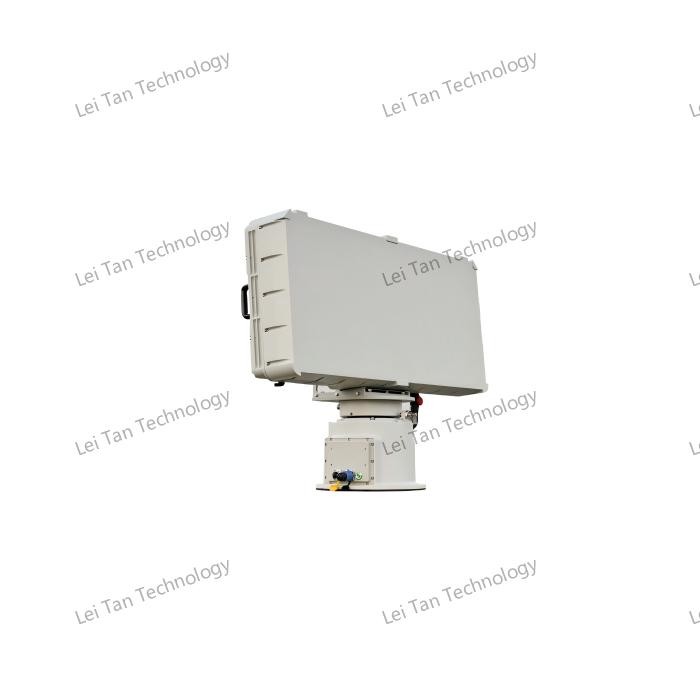

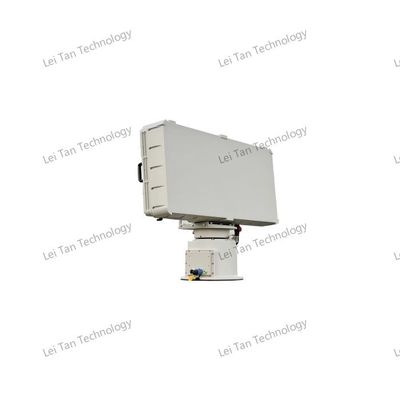

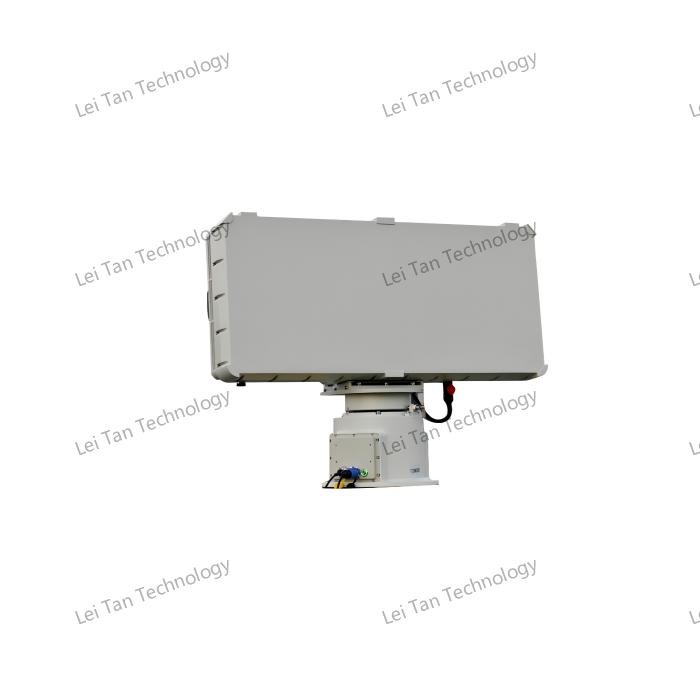

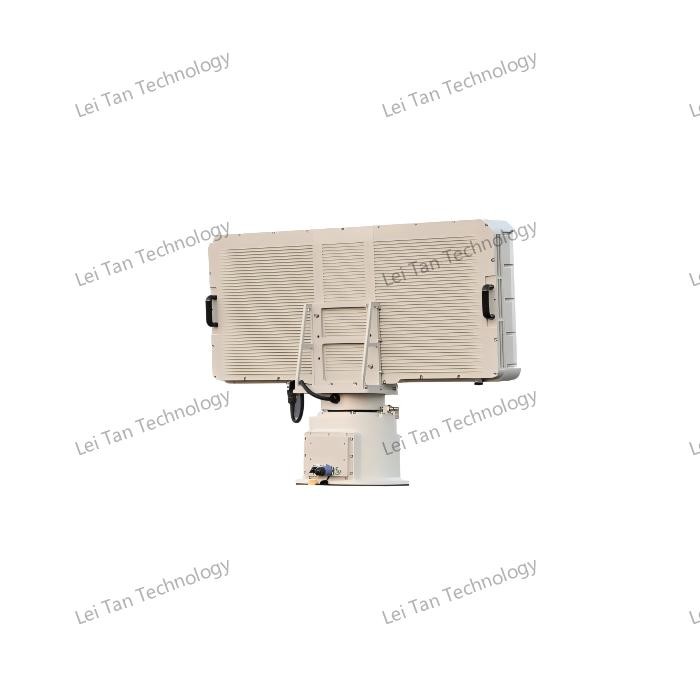

Bestaat uit een radar array, een mechanische draaitafel, en een stroomadapter,het systeem maakt gebruik van de fase-array-technologie met mechanische azimuth-scanning (360°) en elektronische hoogte-scanning (≥40°) om een volledige bolscherpe dekking zonder blinde vlekken te garanderenDe puls-Doppler-radar verbetert de detectie nauwkeurigheid, waardoor het doelwitten die zich bewegen met snelheden van 1,0m/s tot 85m/s (3,6km/h tot 306km/h) met ≤0,8° azimuth nauwkeurigheid en ≤10m afstand nauwkeurigheid te volgen.
Een opvallend kenmerk is de naadloze RJ45 Ethernet-integratie (100 Mbps), die het onmiddellijk delen van gegevens met commandocentra, geautomatiseerde defensie-systemen en andere beveiligingsinfrastructuur vergemakkelijkt.Gebouwd voor 24/7 werking in extreme omgevingen (-40 °C tot +55 °C) met een laag stroomverbruik (≤ 250 W)Deze radar biedt ongeëvenaarde betrouwbaarheid voor het detecteren van drones, beveiliging van de omgeving en het neutraliseren van bedreigingen.
Ⅱ. Productkenmerken
1. Omni-directionele 360° scanning
Met een mechanische draaitafel kan continu 360° horizontaal gecontroleerd worden.Elektronische hoogte-scanning dekt ≥ 40° verticaal, waardoor blinde vlekken van hoogte worden uitgesloten.Gecombineerde mechanische + elektronische scanning zorgt voor snellere refresh rates (≥ 0,2 Hz) dan zuiver mechanische systemen.
2Hoog snelheidsdoelstelling.
Het detecteert ultra-slow (1.0m/s) tot high-speed (85m/s) bedreigingen, inclusief drones, voertuigen en personeel.Puls Doppler-technologie zorgt voor nauwkeurige snelheidsmeting zelfs in rommelige omgevingen.Multi-target tracking voor gelijktijdige monitoring van meerdere bedreigingen.
3. Naadloze RJ45 Ethernet-integratie
100 Mbps Ethernet (RJ45) interface maakt real-time data fusie mogelijk met:besturings- en besturingssystemen (C2)anti-drone jammers/interceptors,Geautomatiseerde waarschuwingssystemenPlug-and-play-compatibiliteit met bestaande IP-gebaseerde beveiligingsnetwerken.Datatransmissie met lage latentie voor tijdscritische bedreigingsreacties.
4Geavanceerde fase-array technologie.
Hybride scanning (mechanisch + elektronisch) combineert een brede dekking met een hoge precisie.De S-bandfrequentie (24 GHz) biedt een optimale balans tussen bereik, resolutie en anti-jamming prestaties.De nauwkeurigheid van de azimuth ≤0,8° / de hoogte ≤1,0° overtreft de traditionele radars.
Ⅲ. Productfuncties
|
Detectie van micro- of kleine onbemande luchtvaartuigen
|
De belangrijkste functie van het Leikeka XW/SR226-10200S radarsysteem is het detecteren van micro- en kleine civiele drones.nauwkeurig identificeren en lokaliseren van de positieMet behulp van een zeer nauwkeurige detectietechnologie kan het radarsysteem snel dreigingen met drones identificeren en waarschuwen.voldoende tijd en informatie verstrekken voor latere reactiemaatregelen.
|
|
Waarschuwings- en doellaanwijzing
|
Bij het detecteren van een doelwit kan het radarsysteem Leida XW/SR226-10200S onmiddellijk een waarschuwingssignaal uitzenden en informatie over het doelwit doorgeven aan de relevante beveiligingssystemen of exploitanten.De gegevensinterface is RJ45/100 Mbps Ethernet, die een gemakkelijke en snelle gegevensinteractie en samenwerking met andere systemen mogelijk maakt.het radarsysteem kan andere defensieapparatuur of personeel begeleiden om het doel verder te behandelen, zoals het volgen, onderscheppen of wegjagen.
|
|
Verwerving van spoorinformatie
|
Het Leica XW/SR226-10200S radarsysteem verzamelt nauwkeurig informatie over het traject van het doel, waaronder azimuth, afstand, hoogte en snelheid.Deze informatie is cruciaal voor het analyseren van de intenties en gedragpatronen van het doelwit.Door de trajectgegevens te analyseren, kan het beveiligingspersoneel bepalen of het doel een bedreiging vormt en welke tegenmaatregelen genomen moeten worden.deze informatie kan worden gebruikt voor situatienanalyses en onderzoeken na de gebeurtenis, die gegevens ter ondersteuning van beveiligingsbeslissingen verstrekt.
|
ⅣProductspecificaties
|
werkingssysteem
|
Gefasiseerd arraysysteem (azimut + hoogte scannen) puls Doppler
|
|
Bedrijfsfrequentieband
|
S-band
|
|
Bereik
|
10.2 km
|
|
Effectief detectievermogen
|
100 meter tot 10 kilometer (drone)
|
|
dekking richting
|
360°
|
|
Dekking van de hoogte
|
≥ 40°
|
|
Detectiesnelheid
|
1.8km/h 306km/h
|
|
richtingsnauwkeurigheid
|
≤ 0,8°
|
|
Genauigheid van de toonhoogte
|
≤ 1,0°
|
|
nauwkeurigheid van de afstand
|
≤ 10 M
|
|
gegevenspercentage
|
≥ 0,2 Hz
|
|
gegevensinterface
|
RJ45 100 megabit Ethernet
|
|
Invoervermogen
|
Energieverbruik: ≤ 250 W, Ingangsspanning: AC200-AC240
|
|
Werktemperatuur
|
-40°C tot +55°C
|
|
gewicht
|
≤ 60 kg
|
