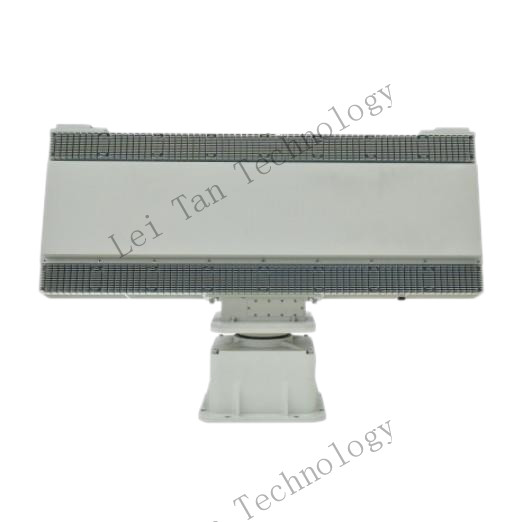

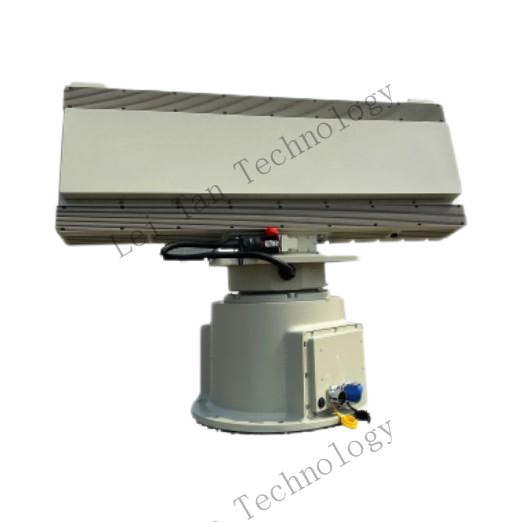

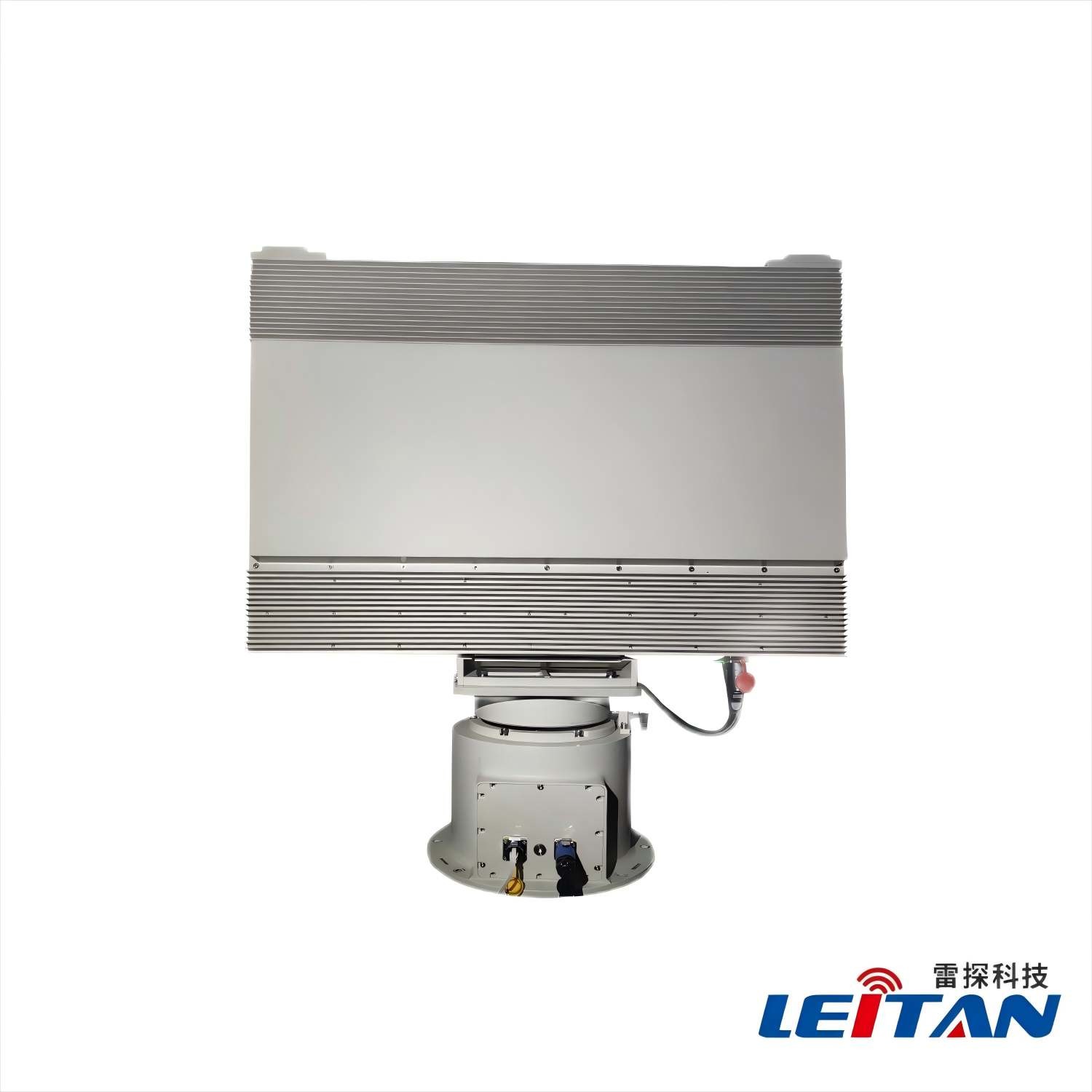

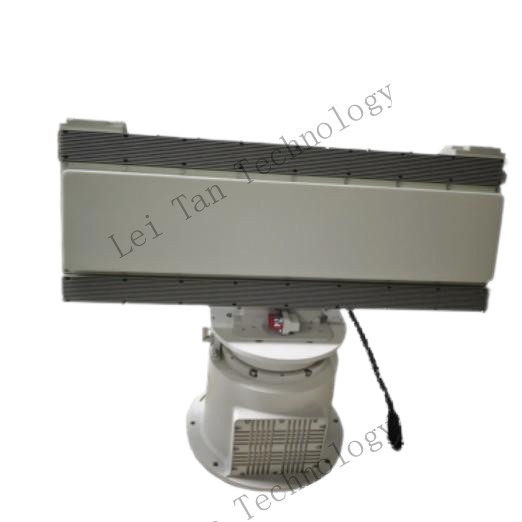

Active Fased Array UAV Surveillance Radar System voor doelwitten tegelijkertijd
Ⅰ.Productenbeschrijving
Het Advanced Electronically Steered UAV Monitoring System... is een geavanceerde beveiligingstechnologie... ontworpen om te identificeren, te volgen...en het lokaliseren van commerciële nano/micro drones in gevoelige zones, met inbegrip van beperkt luchtruimDit operationeel platform bevat een dynamisch straalvormende antennecluster, een geautomatiseerd rotatiebasismechanisme,met een vermogen van meer dan 50 kW, die gezamenlijk nauwkeurige ruimtelijke positioneringsgegevens mogelijk maken, met inbegrip van de richting van het doel, het operationeel bereik, de verticale hoogtecoördinaten en de parameters van de bewegingssnelheid.
Ⅱ.Productspecificaties
Hoge real-time en hoge nauwkeurigheid: het kan een zeer nauwkeurige opsporing van afgelegen doelen onderhouden, waardoor grenswachten een effectieve basis hebben om oordelen te maken.
Sterke aanpasbaarheid aan het milieu: het systeem is in staat om 24 uur per dag en in alle weersomstandigheden te werken, inclusief nacht, regen, sneeuw, mist en stoffige omgevingen.
Hoge flexibiliteit: gemakkelijk in te stellen voor het detecteren van doelen op lange afstand.
DBF-technologie: de digitale bundelvorming (DBF) -technologie maakt het mogelijk om meerdere bundels uit te zenden, waardoor de anti-jammercapaciteit van het systeem wordt verbeterd.
Fasearray-systeem: het geavanceerde actieve fasearray-systeem verbetert de prestaties van radardetectie en kan drie coördinateninformatie van het doel uitvoeren.
Hoge kosteneffectiviteit: door voortdurende productverfijning bereikt het systeem een perfecte combinatie van betrouwbaarheid, bruikbaarheid en economie, terwijl de detectie-effectiviteit wordt gewaarborgd.
Ⅲ.Productenfuncties
|
Afstandsbediening
|
Ondersteunt afstandsbediening
|
|
Positionering en oriëntatie
|
Heeft positionerings- en oriëntatiefuncties
|
|
Informatie-uitvoer
|
Ondersteunt het verkrijgen van informatie zoals de afstand, snelheid en hoek van het gedetecteerde object
|
|
Multi-target tracking
|
Ondersteunt multi-target tracking switching logica; kan alle traject van meerdere doelen in realtime volgen
|
|
Doelstelling fusieverwerkingsfunctie
|
Ondersteunt multi-sensor data fusie verwerking functie
|
|
Beheer van defensiezones
|
Kan flexibel verdedigingszones instellen, nauwkeurig lokaliseren en inbraakalarmen activeren.
|
|
Anti-interferentievermogen
|
Het heeft online aanpassingsmogelijkheden voor detectie gevoeligheid/snelheidsbereik en de mogelijkheid om abnormale trajectinterferentie te filteren.het kan effectief valse alarmen veroorzaakt door rommel filteren
|
|
Online-controlefunctie
|
heeft functies voor het controleren van de werksituatie en het waarschuwen voor storingen; heeft een offline alarmmogelijkheid
|
|
Status van de afstandsbewaking
|
heeft mogelijkheden voor afstandsbewaking, kan de status van de apparatuur in realtime melden; heeft een online/offline alarmmogelijkheid
|
|
Online zelfinspectiefunctie
|
De apparatuur heeft een online zelfinspectiefunctie
|
|
Adaptieve verwerkingsvermogen
|
Het heeft de mogelijkheid om het doel te verplaatsen en de mogelijkheid om de kaart te verwerken.
|
|
Verbindingsfunctie
|
heeft een radarpan-tilt-linkingfunctie, doelopsporing en vangst voor bewijsmateriaal (automatische opsporingsmodus, radaropsporingsmodus, beeldopsporingsmodus)
|
|
Multi-site netwerk voor het vullen van blinde vlekken
|
heeft functies voor het netwerken van meerdere apparaten; heeft mogelijkheden voor collaboratieve detectie op meerdere locaties; heeft mogelijkheden voor het vullen van blinde vlekken in geval van storingen van aangrenzende locaties
|
Ⅳ.Productparameters
|
Werksysteem
|
Actieve digitale fasearray (azimut mechanische scanning + elevatie elektronische scanning) / puls Doppler.
|
|
Werkfrequentieband
|
X-band
|
|
Effectief detectiebereik
|
100m ∼5,0km (drone RCS≥0,01m2).
|
|
Azimuthdekking
|
360°
|
|
Dekking van de hoogte
|
40°
|
|
Detectiesnelheid
|
1.8km/h ¥270km/h
|
|
Azimuthnauwkeurigheid
|
≤0,5° (zoek) ≤0,3° (traceer)
|
|
Hoogte nauwkeurigheid
|
≤1,0° (zoek) ≤0,5° (traceer).
|
|
Afstandsnauwkeurigheid
|
≤ 10 m
|
|
Gegevenspercentage
|
≥ 0,2 Hz.
|
|
Gegevensinterface
|
RJ45/1 100 Mbps Ethernet
|
|
Invoervermogen
|
≤ 350 W (vermogenverbruik) AC200-AC240 (invoer)
|
|
Werktemperatuur
|
- 40°C ̊ + 55°C.
|
|
Gewicht
|
≤ 48 kg (gehele machine).
|
