Radar op lage hoogte
>
Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit

Productdetails:
Merknaam: Lei Tan
Modelnummer: LTSR126-5000X
Gedetailleerde informatie
Merknaam:
Lei Tan
Modelnummer:
LTSR126-5000X
Product Name:
Phased Array UAV Detection Radar System with Active Emission Capability
Detection Accuracy:
Highly Accurate
Weather Resistance:
All-weather Capability
Installation:
Easy to Install and Maintain
Target Detection:
Small UAVs, Helicopters, and Fixed-wing Aircraft
Detection Modes:
Air-to-Air, Air-to-Ground, and Surface-to-Air
Frequency Band:
X-band
Antenna Type:
Active Electronically Scanned Array (AESA)
Target Tracking:
Multiple Targets Simultaneously
Markeren:

High Light

Markeren:

UAV-detectieradar met actieve emissiecapaciteit

,

Radarsystemen voor actieve emissiekracht

,

Fase-array UAV-detectie radar

Handelsinformatie
Min. bestelaantal:
1
Betalingscondities:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Productbeschrijving

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit


Ⅰ.Productenbeschrijving

Het Phased Array Counter-UAS Radar System is een geavanceerde en geavanceerde radaroplossing die speciaal is ontworpen voor het detecteren, waarschuwen,en doelstelling van micro- en kleine civiele drones in kritieke gebieden zoals grenzenDit systeem bestaat uit een radar, een mechanische draaitafel en een voedingsadapter.Het is in staat om nauwkeurige baan informatie van de doelen te verstrekken, inclusief azimuth, bereik, hoogte en snelheid.

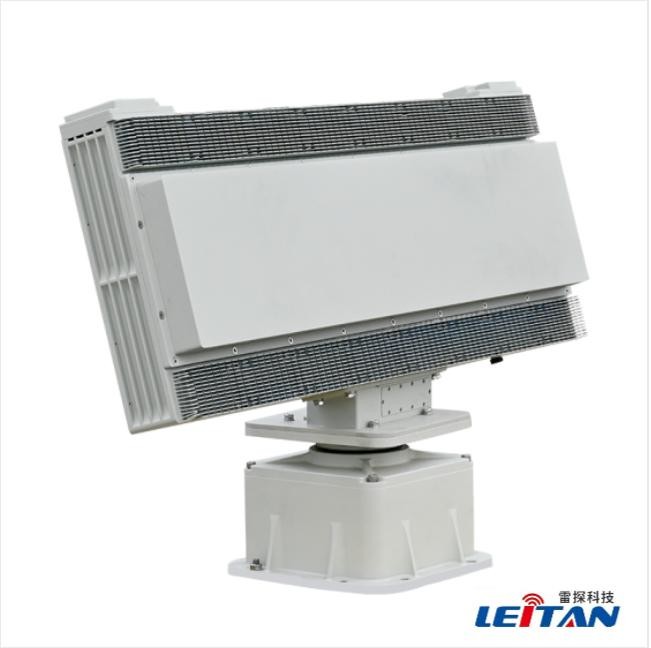

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 0



Ⅱ. Productkenmerken

1 Hoge real-time en hoge precisie

Het XW/SR226-6000X radarsysteem is ontworpen om met hoge precisie afgelegen doelen te volgen.Dit vermogen is van cruciaal belang voor grenswachters en veiligheidspersoneel dat vertrouwt op nauwkeurige en realtime gegevens om effectieve oordelen te kunnen maken en passende maatregelen te nemen.De hoge nauwkeurigheid van de radar zorgt ervoor dat zelfs kleine en snel bewegende drones met minimale fouten kunnen worden gedetecteerd en gevolgd, wat een betrouwbare basis biedt voor veiligheidsmaatregelen.

2 Sterke aanpassingsvermogen aan het milieu

Een van de opvallende kenmerken van de radar is het vermogen om te werken in een breed scala van omgevingsomstandigheden.inclusief nachtDit zorgt ervoor dat de radar functioneel en betrouwbaar blijft, ongeacht de omgeving.het maakt het een ideale keuze voor kritieke beveiligingstoepassingen waar continu toezicht essentieel is.

3 Een hoge mate van flexibiliteit

Het radarsysteem is ontworpen voor een gemakkelijke inzet en bediening.het geschikt maken voor zowel permanente installaties als tijdelijke inzetDe mogelijkheid om het radarsysteem snel en eenvoudig in te stellen, is vooral belangrijk in situaties waarin een snelle reactie vereist is, zoals bij grensbewaking of noodbeveiligingsoperaties.

4 DBF-technologie

De radar bevat digitale straalvorming (DBF) technologie, waardoor de radar meerdere stralen tegelijkertijd kan uitzenden.Deze geavanceerde technologie verbetert de anti-jammer mogelijkheden van de radar aanzienlijk, zodat het ook bij elektronische storingen nauwkeurig kan detecteren en volgen.DBF-technologie biedt een robuuste en betrouwbare oplossing voor het tegengaan van dreigingen van UAS in complexe elektromagnetische omgevingen.

5 Fase-array systeem

Het radarsysteem maakt gebruik van een geavanceerd actief fase-array-systeem, dat een superieure detectiemogelijkheid biedt in vergelijking met traditionele radarsystemen.De fase-array-technologie maakt snelle en nauwkeurige scanning van het luchtruim mogelijk, waardoor de radar meerdere doelen tegelijkertijd kan detecteren en volgen.Dit systeem verbetert niet alleen het detectiebereik en de nauwkeurigheid, maar biedt ook driedimensionale coördinaten van de doelen, waardoor het veiligheidspersoneel gemakkelijker kan beoordelen en reageren op mogelijke bedreigingen.

6 Hoge kosteneffectiviteit

Het radarsysteem is ontworpen om een uitstekende prijs-kwaliteitverhouding te bieden.bruikbaarheidDeze hoge kosteneffectiviteit maakt het een aantrekkelijke optie voor een breed scala van toepassingen, van grensbewaking tot luchthavenbewaking,waar betrouwbare en efficiënte drone-detectie cruciaal is.

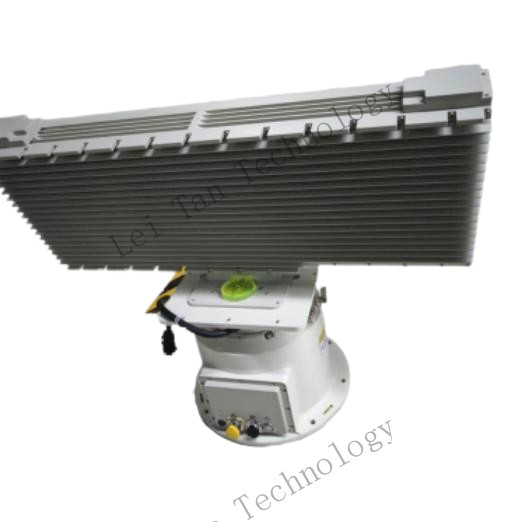

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 1



Ⅲ. Productfuncties

Afstandsbediening

Ondersteunt afstandsbediening

Positionering en oriëntatie

Heeft positionerings- en oriëntatiefuncties

Informatie-uitvoer

Ondersteunt het verkrijgen van informatie zoals de afstand, snelheid en hoek van het gedetecteerde object

Multi-target tracking

Ondersteunt multi-target tracking switching logica; kan alle traject van meerdere doelen in realtime volgen

Doelstelling fusieverwerkingsfunctie

Ondersteunt multi-sensor data fusie verwerking functie

Beheer van defensiezones

Kan flexibel verdedigingszones instellen, nauwkeurig lokaliseren en inbraakalarmen activeren.

Anti-interferentievermogen

Het heeft online aanpassingsmogelijkheden voor detectie gevoeligheid/snelheidsbereik en de mogelijkheid om abnormale trajectinterferentie te filteren.het kan effectief valse alarmen veroorzaakt door rommel filteren

Online-controlefunctie

heeft functies voor het controleren van de werksituatie en het waarschuwen voor storingen; heeft een offline alarmmogelijkheid

Status van de afstandsbewaking

heeft mogelijkheden voor afstandsbewaking, kan de status van de apparatuur in realtime melden; heeft een online/offline alarmmogelijkheid

Online zelfinspectiefunctie

De apparatuur heeft een online zelfinspectiefunctie

Adaptieve verwerkingsvermogen

Het heeft de mogelijkheid om het doel te verplaatsen en de mogelijkheid om de kaart te verwerken.

Verbindingsfunctie

heeft een radarpan-tilt-linkingfunctie, doelopsporing en vangst voor bewijsmateriaal (automatische opsporingsmodus, radaropsporingsmodus, beeldopsporingsmodus)

Multi-site netwerk voor het vullen van blinde vlekken

heeft functies voor het netwerken van meerdere apparaten; heeft mogelijkheden voor collaboratieve detectie op meerdere locaties; heeft mogelijkheden voor het vullen van blinde vlekken in geval van storingen van aangrenzende locaties

Ⅳ. Productparameters

Werksysteem

Actieve digitale fasearray (azimut mechanische scanning + elevatie elektronische scanning) / puls Doppler.

Werkfrequentieband

X-band

Effectief detectiebereik

100m ∼5,0km (drone RCS≥0,01m2).

Azimuthdekking

360°

Dekking van de hoogte

40°

Detectiesnelheid

1.8km/h ¥270km/h

Azimuthnauwkeurigheid

≤0,5° (zoek) ≤0,3° (traceer)

Hoogte nauwkeurigheid

≤1,0° (zoek) ≤0,5° (traceer).

Afstandsnauwkeurigheid

≤ 10 m

Gegevenspercentage

≥ 0,2 Hz.

Gegevensinterface

RJ45/1 100 Mbps Ethernet

Invoervermogen

≤ 350 W (vermogenverbruik) AC200-AC240 (invoer)

Werktemperatuur

- 40°C ̊ + 55°C.

Gewicht

≤ 48 kg (gehele machine).


V. Bedrijfsstijl

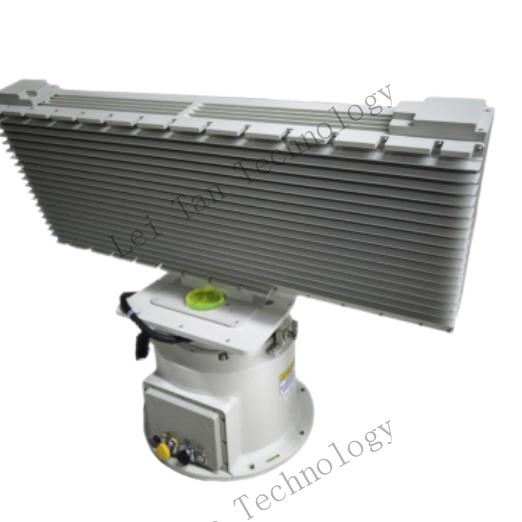

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 2

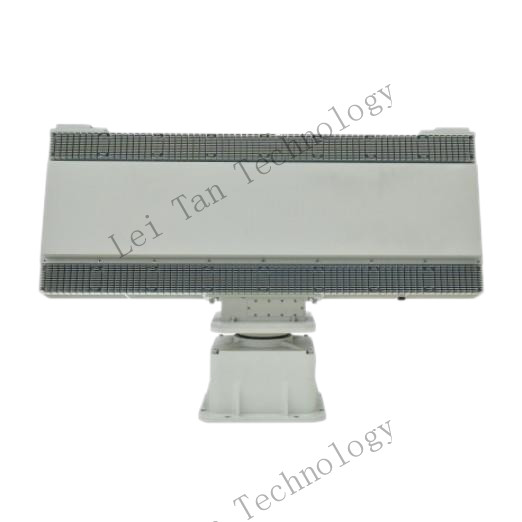

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 3


Ⅵ.Bedrijfsgebeurtenissen


Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 4Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 5

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 6Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 7

Fase-array UAV-detectie-radarsysteem met actieve emissiecapaciteit 8
